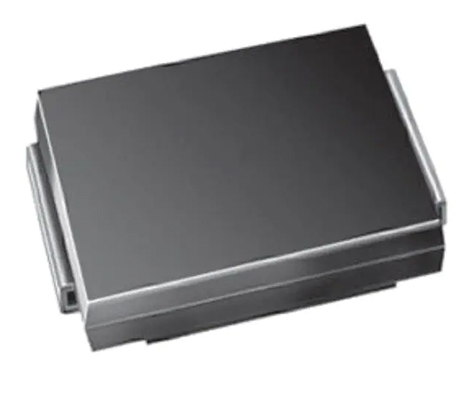

快恢復二極管（FRD）是一類適用于高頻和快速開關場景的半導體器件。與普通整流二極管相比，它具有更短的反向恢復時間（trr），能更迅速地完成開關轉換，減少功率損耗并提升能效。因此，在開關電源、逆變器及電機驅動等需要高效整流的電路中，快恢復二極管得到了廣泛應用。

一、快恢復二極管的基本特性

1. 反向恢復時間（trr）

反向恢復時間（trr）是衡量快恢復二極管性能的重要指標，表示二極管從正向導通切換到反向截止時，殘留電荷完全消散所需的時間。較短的 trr 可以減少開關損耗，降低電磁干擾（EMI），提升電路的運行效率。在高頻開關電源等應用中，過長的 trr 可能引起電壓尖峰，影響系統的穩定性和可靠性。

2. 反向恢復電流（Irr）

反向恢復電流是指二極管關斷瞬間，由于存儲電荷釋放而產生的反向電流。Irr 過大可能會引起電路中的功率損耗增加，同時可能影響其他器件的正常工作。因此，工程師在選擇快恢復二極管時，需要考慮其 Irr 以確保電路的可靠性。

3. 反向恢復電荷（Qrr）

反向恢復電荷指的是反向恢復過程中流經二極管的電荷量。較低的 Qrr 值意味著更少的電荷需要清除，從而提高二極管的開關速度并減少功耗。對于高頻電路來說，選擇 Qrr 低的快恢復二極管可以提高轉換效率，降低系統損耗。

4. 正向導通壓降（VF）

快恢復二極管的正向導通壓降（VF）通常比普通整流二極管稍高，但在電路設計中仍是關鍵參數。較低的 VF 可降低導通損耗和發熱量，從而提高整體能效。在實際應用中，工程師需要在反向恢復時間（trr）和 VF 之間找到平衡，以滿足具體電路的性能需求。

二、快恢復二極管的主要應用

由于其快速恢復特性，快恢復二極管被廣泛應用于各種高頻和高效能電子電路中，包括但不限于以下幾種典型場景。

1. 開關電源

在開關電源（SMPS）中，二極管的開關特性直接影響電源的效率和可靠性。快恢復二極管能夠減少反向恢復時間，提高整機能效，減少電磁干擾，使電源能夠穩定工作。

2. 逆變器電路

快恢復二極管廣泛應用于光伏逆變器、不間斷電源（UPS）等設備。由于這些設備需要在高頻環境下運行，FRD 的短 trr 特性可以降低功耗，提高轉換效率，減少熱損耗，從而提高整體性能。

3. 電機驅動電路

在 PWM 控制的電機驅動電路中，快恢復二極管通常用于續流，以防止電機繞組中的感應電壓損壞電路。選擇合適的 FRD 可以降低續流損耗，提高電機運行效率，增強系統穩定性。

4. 高頻整流電路

在 DC-DC 變換器和其他高頻整流電路中，快恢復二極管可以減少反向恢復過程中的能量損耗，使得轉換過程更加高效。這對于便攜式電子設備和新能源應用至關重要。

三、 選擇快恢復二極管的關鍵因素

在選擇快恢復二極管時，工程師需要結合具體應用需求，重點關注以下幾個關鍵參數：

- 工作電壓（VR）： 額定耐壓應高于電路中的最大反向電壓，并預留一定裕量，以確保安全性。

- 正向電流（IF）： 選型時，應選擇額定電流高于實際工作電流的型號，以保證器件的長期穩定運行。

- 反向恢復時間（trr）： 高頻電路應優先考慮 trr 較短的二極管，以減少開關損耗，提高轉換效率。

- 正向導通壓降（VF）： 適當降低 VF 可減少導通時的能量損耗，降低發熱，提高電路整體能效。

- 封裝與散熱能力： 結合功耗情況選擇合適的封裝，并考慮散熱設計，確保二極管在實際工作環境中穩定可靠。

結論

快恢復二極管憑借其快速開關特性、較低的功耗和較高的可靠性，成為現代電子電路中不可或缺的關鍵元件。在高頻電源、逆變器、電機驅動等應用中，合理選擇快恢復二極管不僅可以提高系統效率，還能降低電磁干擾和熱損耗，從而優化整體性能。
