產品名稱：場效應MOS管 產品型號：AO3414 極性：N溝道
漏源電壓：20V 連續漏極電流：4.2A 封裝：SOT-23等

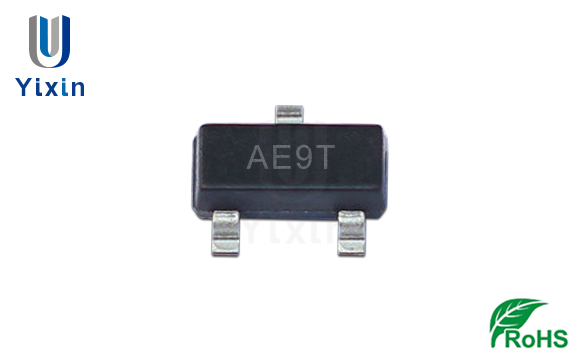

圖1）場效應管AO3414（絲印AE9T）封裝SOT23
場效應管AO3414規格書（數據手冊）下載：AO3414(SOT23).PDF
場效應管AO3414參數資料如下：
極性：NPN
漏源電壓(VDS)：20V
柵源電壓(VGS)：±8V
漏極電流-連續(TA=25°C)(ID)：4.2A
漏極電流-連續(TA=70°C)(ID)：3.2A
漏極電流-脈沖(IDM)：15A
功耗(TA=25°C)(PD)：1.4W
功耗(TA=70°C)(PD)：0.9W
工作與貯存溫度范圍(TJ,TSTG)：-55 to 150 °С
熱阻-結到環境(RθJA)：125°C/W
熱阻-結到外殼(RθJC)：80°C/W

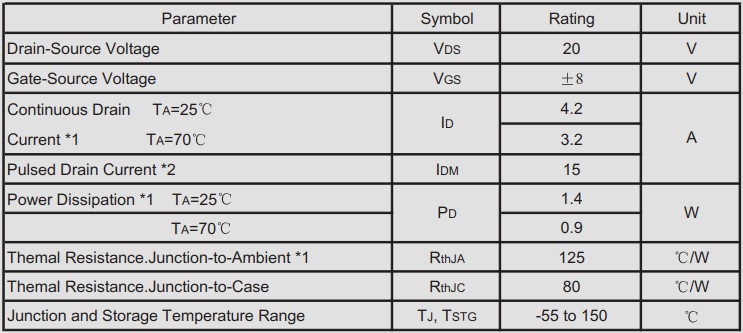

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值Ta=25°C

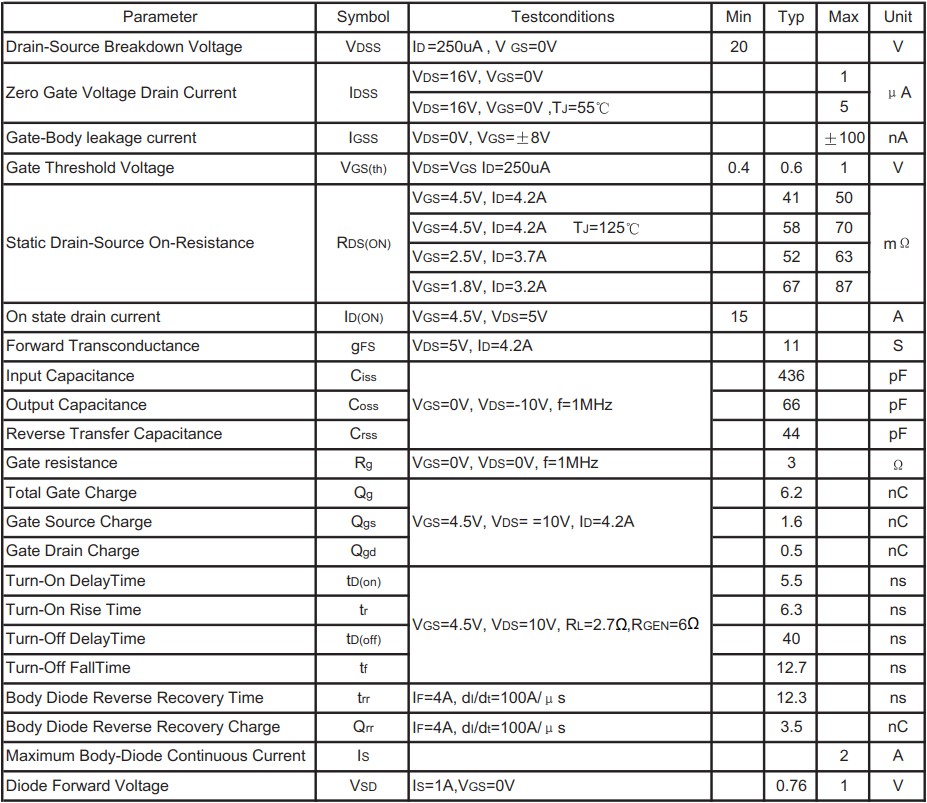

圖3）電氣特性（Ta=25°C，除非另有說明）

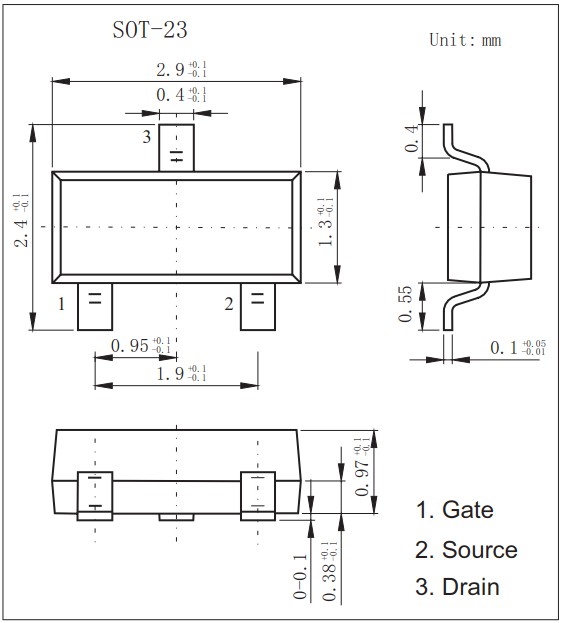

圖4）場效應管AO3414（SOT-23）封裝尺寸
