來源：壹芯微 發布日期
2022-05-05 瀏覽：-AO3409場效應管參數,AO3409中文資料規格書,AO3409替代
場效應管AO3409參數,絲印A99T,AO3409封裝引腳圖,AO3409中文資料PDF,MOS管廠家
產品名稱：場效應MOS管 產品型號：AO3409 極性：P溝道
漏源電壓：-30V 連續漏極電流：-2.6A 封裝：SOT-23等

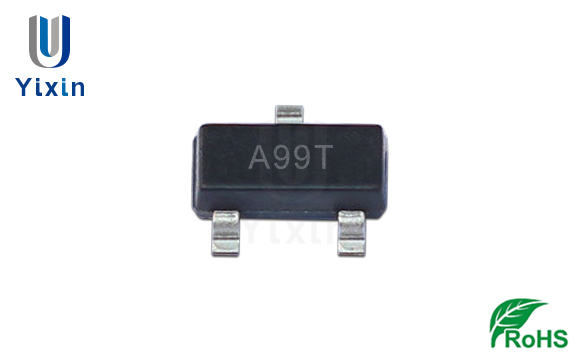

圖1）場效應管AO3409（絲印A99T）封裝SOT23
場效應管AO3409規格書（數據手冊）下載：AO3407(SOT23).PDF
場效應管AO3409參數資料如下：
極性：PNP
漏源電壓(VDS)：-30V
柵源電壓(VGS)：±20V
漏極電流-連續(TA=25°C)(ID)：-2.6A
漏極電流-連續(TA=70°C)(ID)：-2.2A
漏極電流-脈沖(IDM)：-20A
功耗(TA=25°C)(PD)：1.4W
功耗(TA=70°C)(PD)：1W
工作與貯存溫度范圍(TJ,TSTG)：-55 to 150 °С
熱阻-結到環境(t≤10s)(RθJA)：90°C/W
熱阻-結到環境(穩定狀態下)(RθJA)：125°C/W
熱阻-結到引線(RθJL)：80°C/W

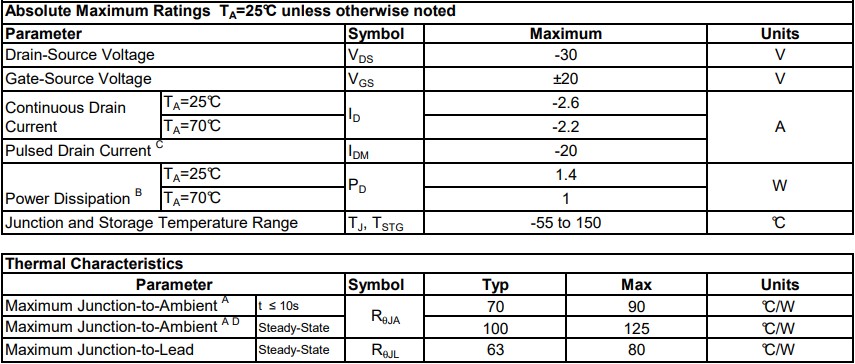

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值Ta=25°C

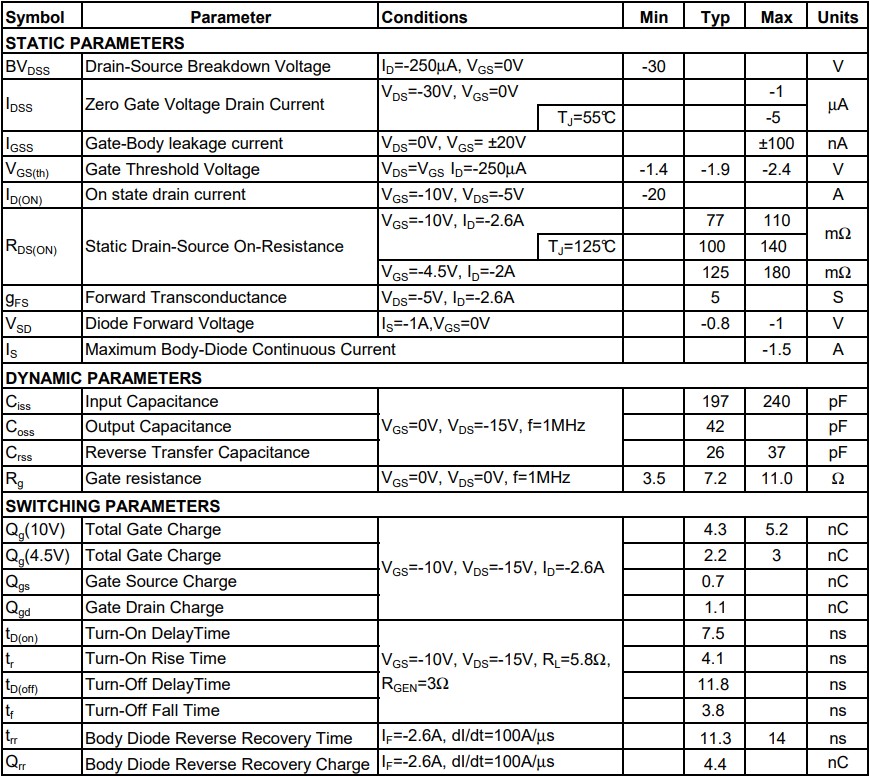

圖3）電氣特性（Ta=25°C，除非另有說明）
