來源：壹芯微 發布日期
2022-04-15 瀏覽：-A49T/AO3404參數,AO3400場效應管參數中文資料,AO3404絲印,MOS管
AO3404場效應管參數資料,AO3404中文資料PDF,AO3404規格書,AO3404替代,AO3404A封裝
產品名稱：AO3404,30V,N溝道場效應管 產品類型：場效應管/MOS管/MOSFET
產品型號：AO3404 極性：N溝道 漏源電壓：30V 連續漏極電流：5A 封裝：SOT-23等

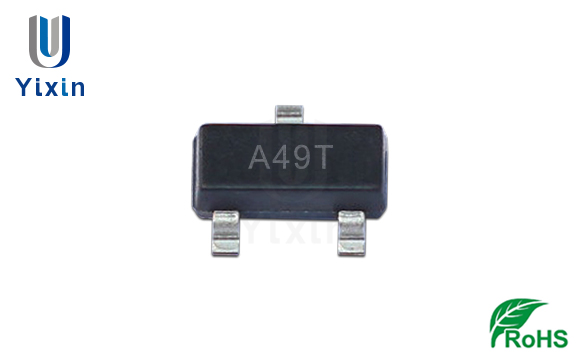

圖1）場效應管AO3404 絲印A49T 封裝SOT23
場效應管AO3404規格書（數據手冊）下載：AO3404 SOT23.PDF
場效應管AO3404參數資料如下：
極性：NPN
漏源電壓(VDS)：30V
柵源電壓(VGS)：±20V
漏極電流-連續(TA=25°C)(ID)：5A
漏極電流-連續(TA=70°C)(ID)：4A
漏極電流-脈沖(IDM)：20A
功耗(TA=25°C)(PD)：1.4W
功耗(TA=70°C)(PD)：0.9W
工作與貯存溫度范圍(TJ,TSTG)：-55 to 150 °С
熱阻-結到環境(RθJA)：125°C/W
熱阻-結到引線(RθJL)：80°C/W

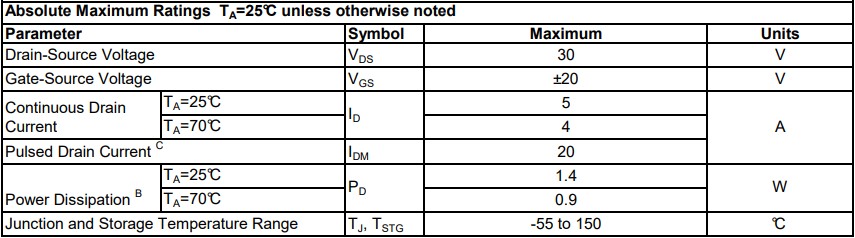

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值TA=25°C）

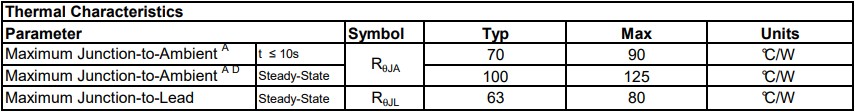

圖3）熱特性

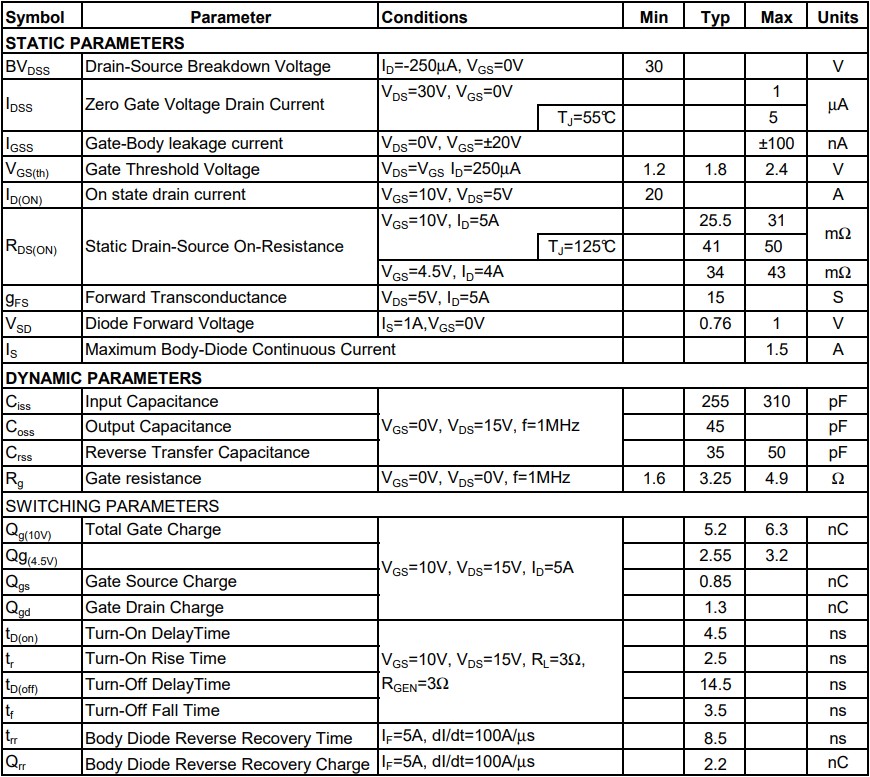

圖4）電氣特性（TJ=25°C，除非另有說明）

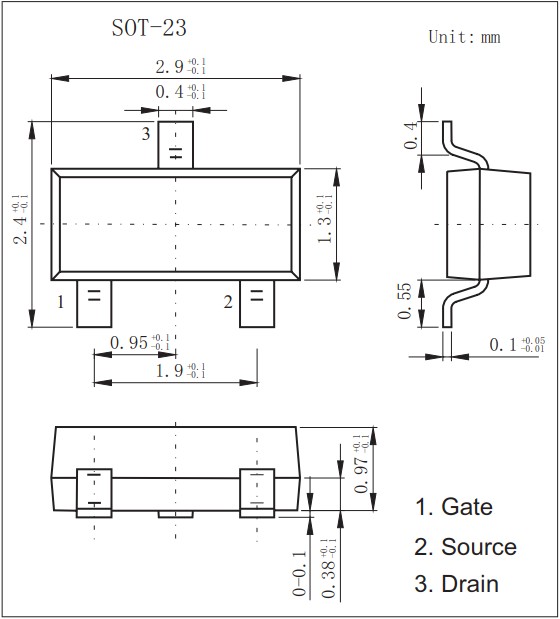

圖5）場效應管AO3404（SOT23）封裝尺寸
