產品型號：AO3401
描述：MOSFET,P-CH,30V,4A,SOT23-3
詳細描述：表面貼裝型P通道,30V,4A（Ta）,1.4W（Ta）,SOT-23-3
制造商：Shenzhen Yixinwei Technology Co.,Ltd
供應商：深圳市壹芯微科技有限公司
規格書：AO3401規格書

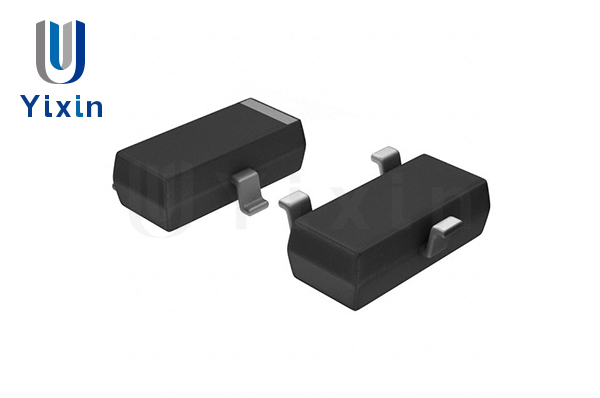

AO3401引腳圖

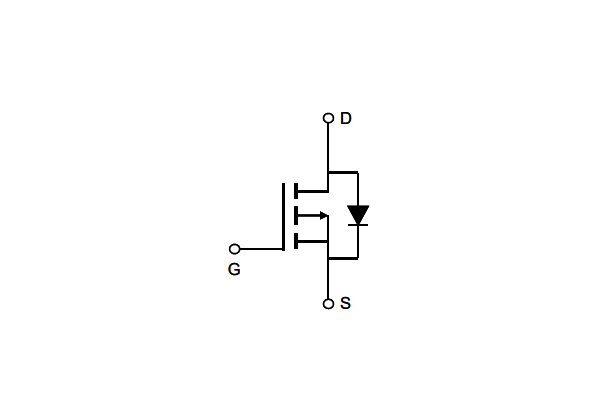

AO3401電路符號
AO3400產品屬性
類型 | 描述 |
|---|---|
類別 | 分立半導體產品 晶體管 - FET，MOSFET - 單個 |
制造商 | Shenzhen Yixinwei Technology Co.,Ltd |
系列 | - |
包裝 | 卷帶（TR） |
零件狀態 | 不適用于新設計 |
FET 類型 | P 通道 |
技術 | MOSFET（金屬氧化物） |
漏源電壓（Vdss） | 30 V |
25°C 時電流 - 連續漏極 (Id) | 4A（Ta） |
驅動電壓（最大 Rds On，最小 Rds On） | 2.5V，10V |
不同 Id、Vgs 時導通電阻（最大值） | 50 毫歐 @ 4A，10V |
不同 Id 時 Vgs(th)（最大值） | 1.3V @ 250µA |
不同 Vgs 時柵極電荷 (Qg)（最大值） | 14 nC @ 10 V |
Vgs（最大值） | ±12V |
不同 Vds 時輸入電容 (Ciss)（最大值） | 645 pF @ 15 V |
FET 功能 | - |
功率耗散（最大值） | 1.4W（Ta） |
工作溫度 | -55°C ~ 150°C（TJ） |
安裝類型 | 表面貼裝型 |
供應商器件封裝 | SOT-23-3 |
封裝/外殼 | TO-236-3，SC-59，SOT-23-3 |

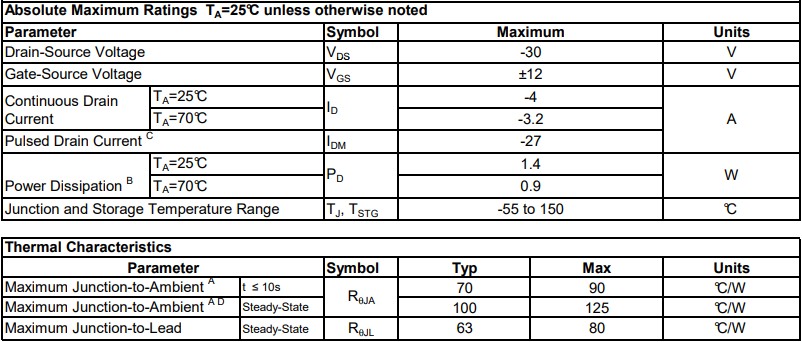

AO3401絕對最大額定參數

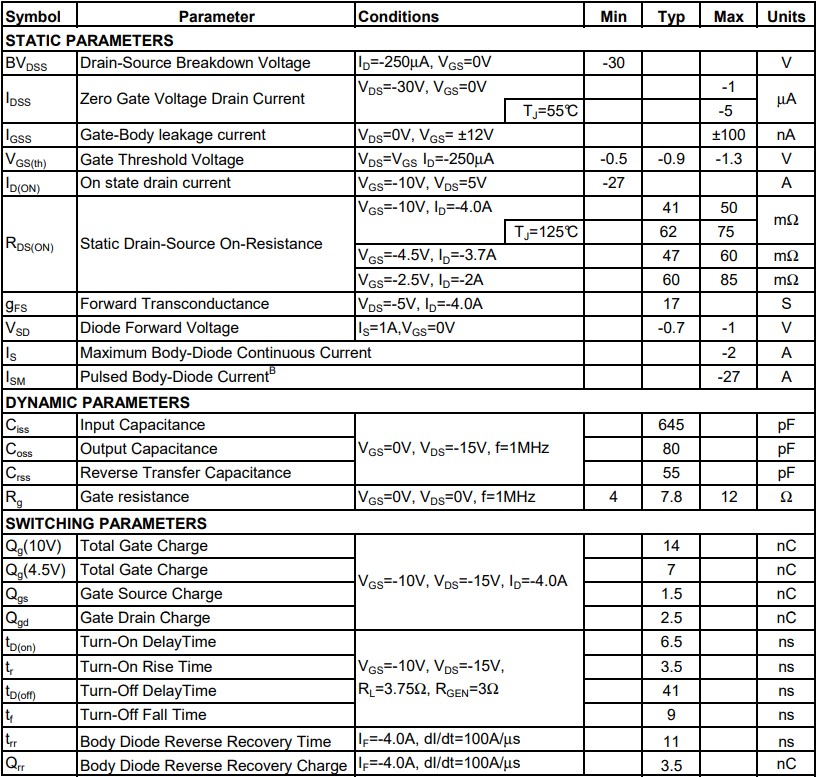

AO3401電氣特性
