7805三端穩壓芯片簡稱三端IC，7805顧名思義05就是輸出電壓為5v，采用TO-220的標準封裝，有過壓保護、過流保護、過熱保護功能，它的樣子像極了普通的三極管。下面我們來看看7805穩壓芯片的引腳圖和參數，以及7805穩壓芯片的作用。

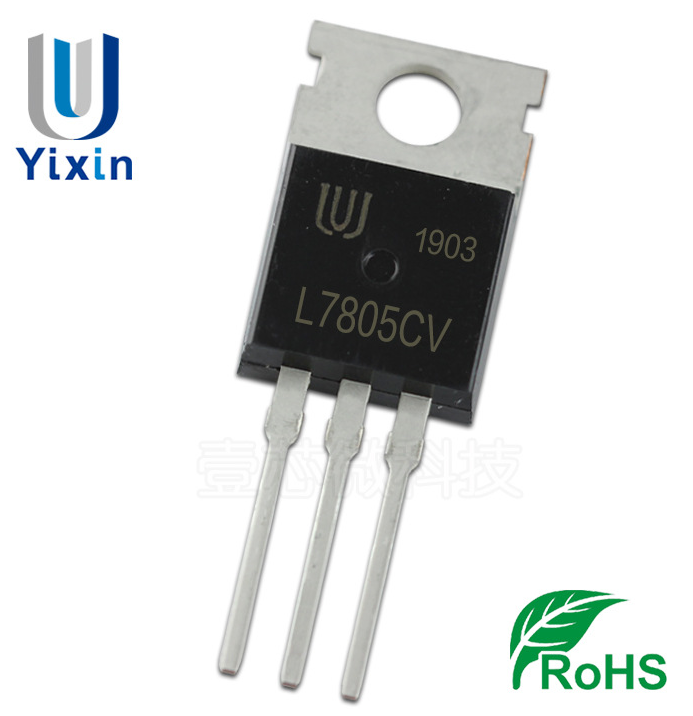

7805三端穩壓芯片

1. 7805引腳圖

7805引腳圖

7805三段穩壓芯片的樣子像極了普通的三極管，只有三條引腳輸出，分別是輸入端、接地端和輸出端。

2. 7805參數

封裝形式：TO-220

輸入電壓：不大于36V

輸出電壓：4.75V--5.25V

輸入輸出壓差：2v

PIN：IGO

Iout(A):1.5

3. 7805的作用

7805三端穩壓IC內部電路具有過壓保護、過流保護、過熱保護功能，這使它的性能很穩定。能夠?qū)崿F(xiàn)1A以上的輸出電流。器件具有良好的溫度系數，因此產品的應用范圍很廣泛?？梢赃\(yùn)用本地調節來消除噪聲影響，解決了與單點調節相關的分散問題，輸出電壓誤差精度分為±3%和±5%。7805三端穩芯片最大的作用就是將電壓進行降壓處理，并穩定為某一固定的值后輸出。

注意：常見的三端穩壓塊可分為正電壓穩壓塊和負電壓穩壓塊兩種，正電壓的有78系列、負電壓的有79系列，兩個系列是不能互換使用的，因此在選用時不要弄混。
