74HC595的基礎知識介紹|壹芯微

74HC595是一個8位串行輸入、平行輸出的位移緩存器：平行輸出為三態輸出。在SCK的上升沿，單行數據由SDL輸人到內部的8位位移緩存器，并由Q7‘輸出，而平行輸出則是在LCK的上升沿將在8位位移緩存器的數據存人到8位平行輸出緩存器。當串行數據輸人端OE的控制信號為低使能時，平行輸出端的輸出值等于平行輸出緩存器所存儲的值。而當OE為高電位，也就是輸出關閉時，平行輸出端會維持在高阻抗?fàn)顟B(tài)。

74HC595

1.特性

(1)8位串行輸入

(2)8為串行或并行輸出

(3)存儲寄存器帶有三態輸出

(4)移位寄存器可直接清零

(5)100MHz(典型)移出頻率

(6)ESD保護

.HBMEIA/JESD22-A114-A超過2000V

.MMEIA/JESD22-A115-A超過200V

2.輸出能力

并行輸出，總線驅動;串行輸入;標準中等規模集成電路

595移位寄存器有一個串行移位輸入(Ds)，和一個串行輸出(Q7’),和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時(為低電平)，存儲寄存器的數據輸出到總線。

參考數據

Cpd決定動態的能耗，

Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0)

F1=輸入頻率，CL=輸出電容f0=輸出頻率(MHz)Vcc=電源電壓

3.引腳圖及功能

引腳圖：

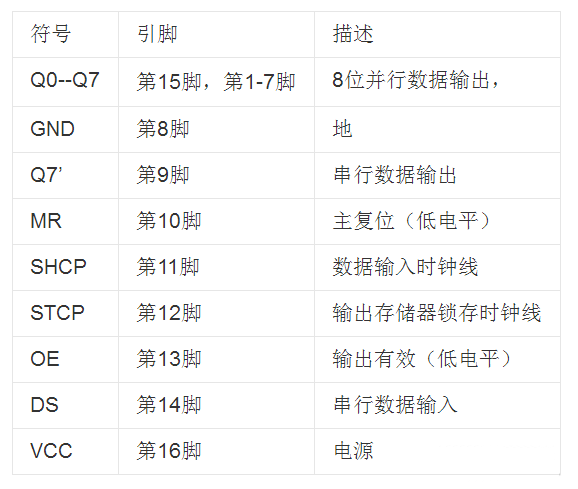

引腳功能：

4.使用方法

(1)74HC595的數據端：

QA--QH：八位并行輸出端，可以直接控制數碼管的8個段。

QH‘：級聯輸出端。我將它接下一個595的SI端。

SI：串行數據輸入端。

(2)74hc595的控制端說明：

/SCLR(10腳)：低電平時將移位寄存器的數據清零。通常將它接Vcc。

SCK(11腳)：上升沿時數據寄存器的數據移位。QA--》QB--》QC--》。。。--》QH;下降沿移位寄存器數據不變。(脈沖寬度：5V時，大于幾十納秒就行了。通常都選微秒級)

(3)控制移位寄存器

SCK上升沿?cái)?shù)據移位SCK下降沿?cái)?shù)據保持

RCK(12腳)：上升沿時移位寄存器的數據進入存儲寄存器，下降沿時存儲寄存器數據不變。通常將RCK置為低電平，當移位結束后，在RCK端產生一個正脈沖(5V時，大于幾十納秒就行了。通常都選微秒級)，更新顯示數據。

(4)控制存儲寄存器

RCK上升沿移位寄存器的數據進入存儲寄存器RCK下降沿存儲寄存器數據不變。

/G(13腳)：高電平時禁止輸出(高阻態)。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。

注：

1)74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流(25mA)比74595(35mA)的要小，14腳封裝，體積也小一些。

2)74595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。

3)與74hc164只有數據清零端相比，74hc595還多有輸出端時能/禁止控制端oe，可以使輸出為高阻態。所以是用這塊芯片會更方便

4)74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。移位寄存器和存儲器是分別的時鐘。數據在SHcp(見時序圖)的上升沿輸入，在STcp(見時序圖)的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位

5)寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入(Ds)，和一個串行輸出(Q7’)，和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時(為低電平)，存儲寄存器的數據輸出到總線。

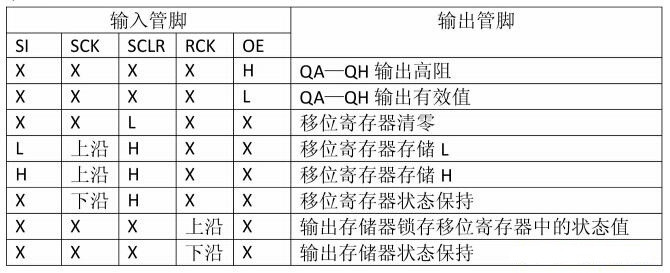

5.真值表

6.最高電圧和最低電壓

最高電圧和最低電壓

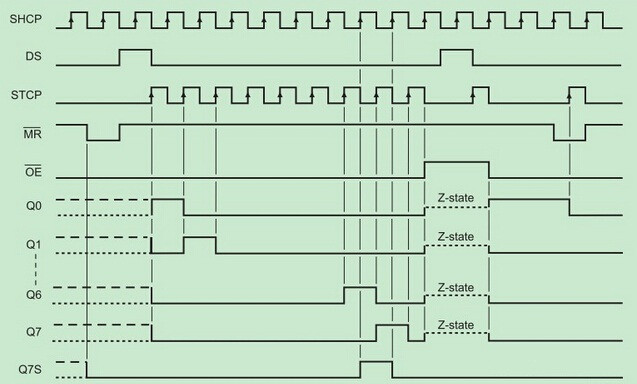

7.時序圖

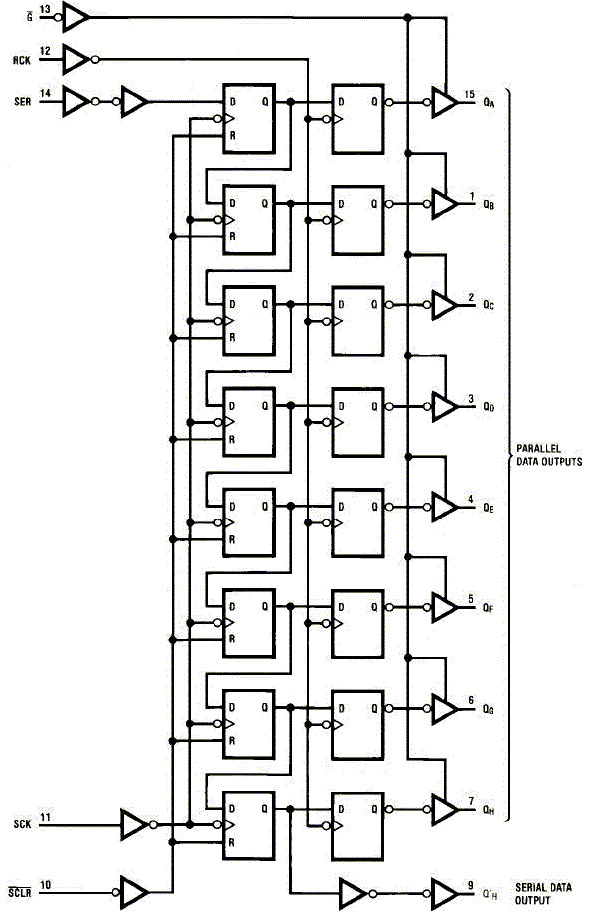

8.74HC595邏輯圖

9.使用的步驟

第一步：目的：將要準備輸入的位數據移入74HC595數據輸入端上。

方法：送位數據到_595。

第二步：目的：將位數據逐位移入74HC595，即數據串入

方法：SCK_595產生一上升沿，將PSI_595上的數據移入74HC595中.從低到高

第三步：目的：并行輸出數據。即數據并出

方法：P1.1產生一上升沿，將由SI_595上已移入數據寄存器中的數據

送入到輸出鎖存器。

說明：從上可分析：從SCK_595產生一上升沿(移入數據)和RCK_595產生一上升沿(輸出數據)是二個獨立過程，實際應用時互不干擾。即可輸出數據的同時移入數據。

程序如下，復制就能用。

sbitSI_595=P2^0;

sbitRCK_595=P2^2;

sbitSCK_595=P2^1;

voidHC595SendData(unsignedcharSendVal)//發送數據

{

unsignedchari;

for(i=0;i<8;i++)

{

if((SendVal<

elseSI_595=0;

SCK_595=0;//從SCK_595產生一上升沿(移入數據)

_nop_();

_nop_();

SCK_595=1;

}

}

voidHC595ShowData()//RCK_595產生一上升沿(輸出數據)

{

RCK_595=0;

_nop_();

_nop_();

RCK_595=1;

}
