1：自動延時照明開關

夜晚離開房間，總要先關掉照明燈。可如果燈開關不在門口，那么關上燈再摸黑走到門口，十分不方便。

本文介紹的一種開關僅用9個元件，可方便地加在原來的開關上，使您的燈在關掉后延時幾十秒鐘，讓您有充足的時間離開房間，免受摸黑之苦。

工作原理：電路原理如下圖所示。A、B分別接在原開關兩端。合上開關S時，交流電的正半周經D6、R2、R1、D1和可控硅控制極，觸發可控硅導通;交流電的負半周經D4、R2、R1、D1和可控硅控制極，觸發可控硅導通。可控硅導通后，相當于短路C、D兩點，因而A、B兩點也經過二極管和導通的可控硅閉合起來。此時照明燈亮。

斷開開關S后，由于電容C1經R1、D1和可控硅控制極放電，使可控硅仍有觸發電流維持導通。放電電流逐漸減小，一段時間后，可控硅截止，燈滅。此電路延時時間約為40～50秒。 元件選擇：可控硅選最大電流1A、耐壓400V的。D1、D3～D6可用1N4004。C1用耐壓630V、35μF的彩電電容。如果合上開關S燈不亮，可適當減小R1的阻值。

2：聲控音樂彩燈

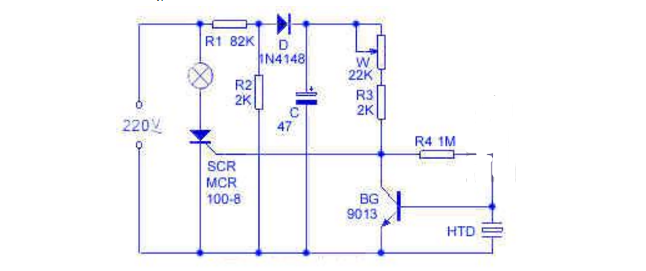

彩燈控制器的電路如下圖，R1、R2、D和C組成電阻降壓半波整波電路，輸出約3V的直流電供SCR的控制回路用。壓電陶瓷片HTD擔任聲-電換能器，平時調W使BG集電極輸出低電平，SCR關斷，彩燈不亮。當HTD接收到聲波信號后，BG集電極電平升高，SCR即開通，所以彩燈能隨室內收錄機播出的音樂節奏而閃爍發光。

W可用來調節聲控靈敏度，W由大調小時，聲控靈敏度愈高，但W過小時，電燈常亮，這時就失去聲控作用，使用調試時，將W由大逐漸調小至某一阻值時，電燈即點亮，再將W退回少許(即稍微調大)，電燈就熄滅，這時聲控靈敏度最高，離HTD二三米遠處普通談話聲就能使彩燈閃爍。如嫌靈敏度太高，只要將W調大些即可，電燈長亮不熄，表示BG的放大倍數β值過小，應更換β大些的三極管。電阻均為1/8W碳膜電阻。
