2N60場效應管參數|2N60(TO252,TO220)規格書資料|壹芯微

產品類型 場效應管  產品型號 2N60  極性 NPN

漏源電壓 600V  漏極電流 2.0A  封裝 TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D,TO-262,TO-126,TO-126S,DFN5060-8

2N60場效應管常用封裝有:TO-220,TO-252

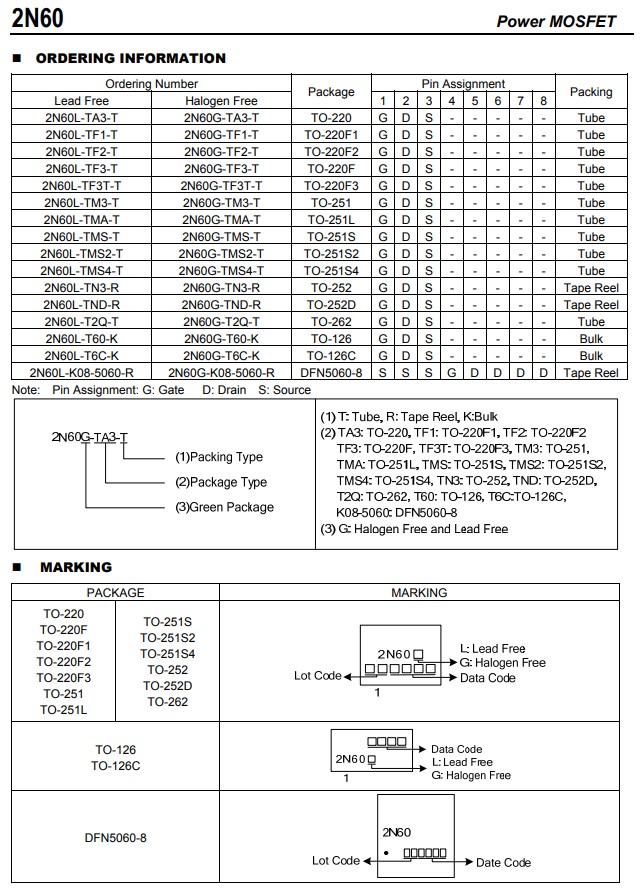

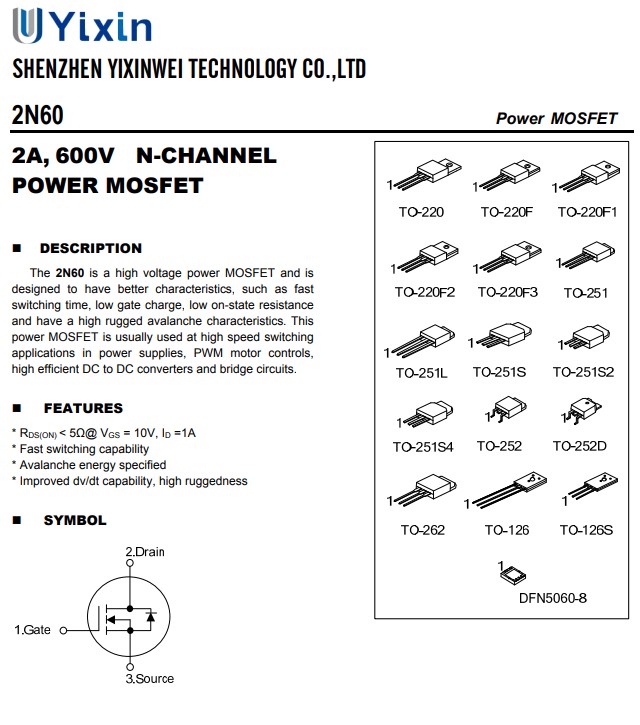

2N60(多封裝)規格書 查看下載

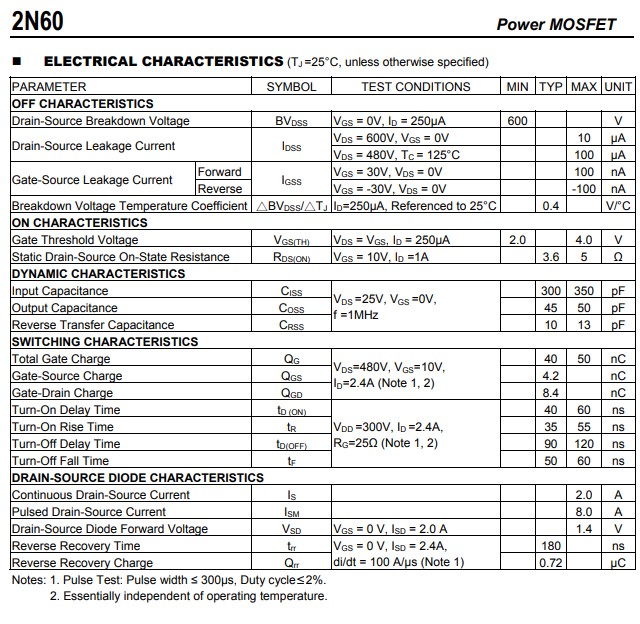

參數資料:

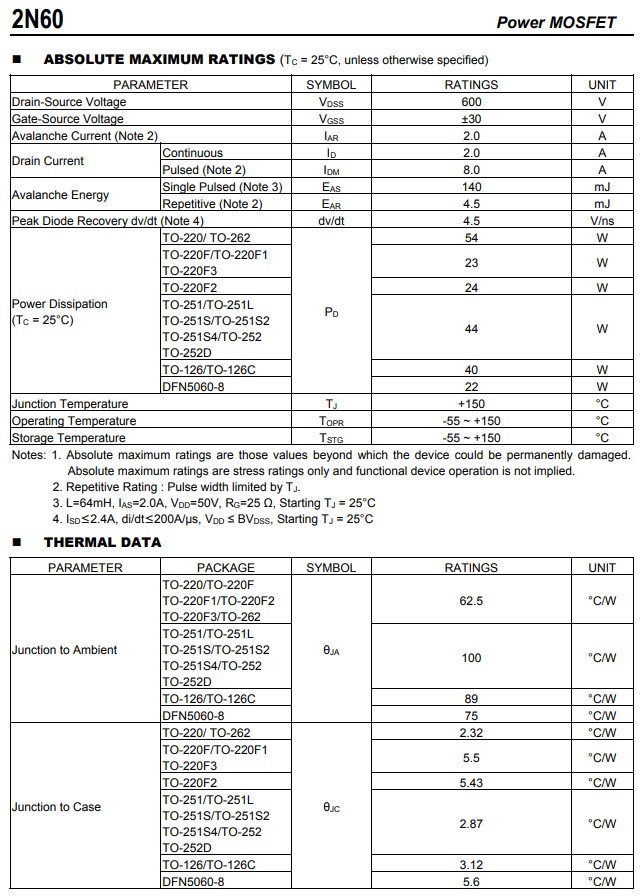

2N60絕對最大額定參數:

漏源電壓(V_DS) 600(V)

柵源電壓(V_GS) ±30(V)

雪崩電流(I_AR) 2.0(A)

漏極電流-連續(I_D) 2.0(A)

漏極電流-脈沖(I_DM) 8.0(A)

單脈沖雪崩能量(E_AS) 140(mJ)

重復雪崩能量(E_AR) 4.5(mJ)

二極管恢復峰值(dv/dt) 4.5(V/ns)

功耗(T_C=25°C)(TO-220,TO-262)(P_D) 54(W)

功耗(T_C=25°C)(TO-220F,TO-220F1,TO-220F3)(P_D) 23(W)

功耗(T_C=25°C)(TO-220F2)(P_D) 24(W)

功耗(T_C=25°C)(TO-251,TO-251L,

TO-251S,TO-251S2,TO-251S4,

TO-252,TO-252D)(P_D) 44(W)

功耗(T_C=25°C)(TO-126,TO-126C)(P_D) 40(W)

功耗(T_C=25°C)(DFN5060-8)(P_D) 22(W)

工作與貯存溫度范圍(T_J,T_STG) -55~150(°С)

熱阻-結到環境(TO-220,TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-262)(R_θJA) 62.5(°C/W)

(TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D)(R_θJA) 100(°C/W)

(TO-126,TO-126C)(R_θJA) 89(°C/W)

(DFN5060-8)(R_θJA) 75(°C/W)

熱阻-結到外殼(TO-220,TO-262)(R_θJL) 2.32(°C/W)

(TO-220F,TO-220F1,TO-220F3)(R_θJL) 5.5(°C/W)

(TO-220F2)(R_θJL) 5.43(°C/W)

(TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D)(R_θJL) 2.87(°C/W)

(TO-126,TO-126C)(R_θJL) 3.12(°C/W)

(DFN5060-8)(R_θJL) 5.6(°C/W)

焊接的最高引線溫度(T_L) *(°С)

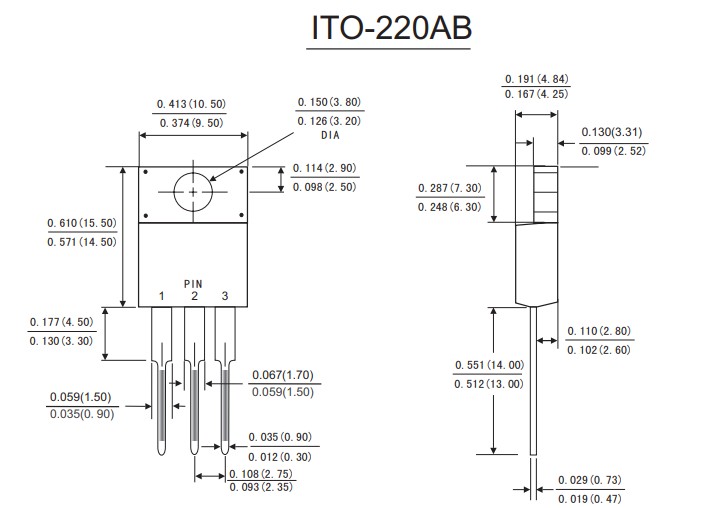

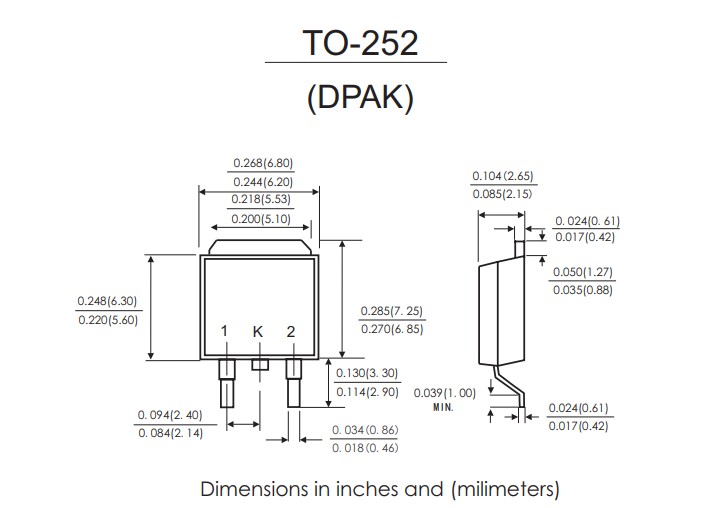

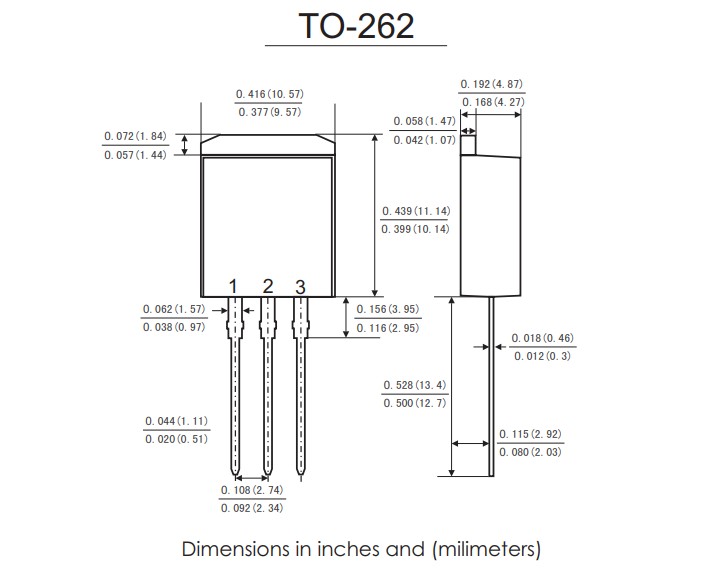

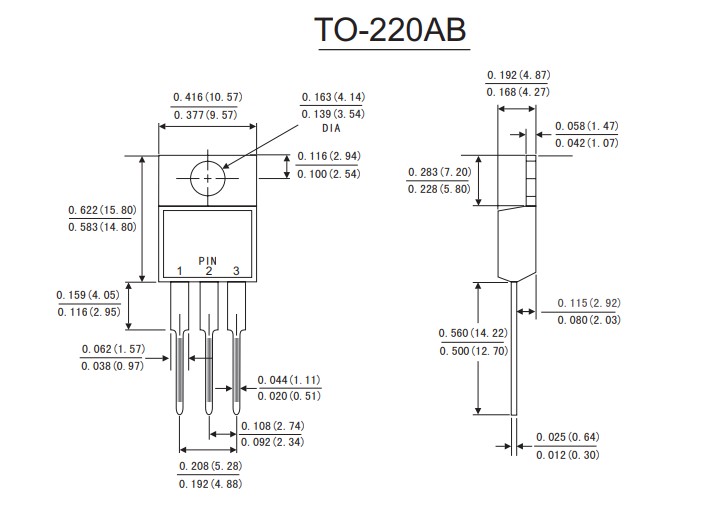

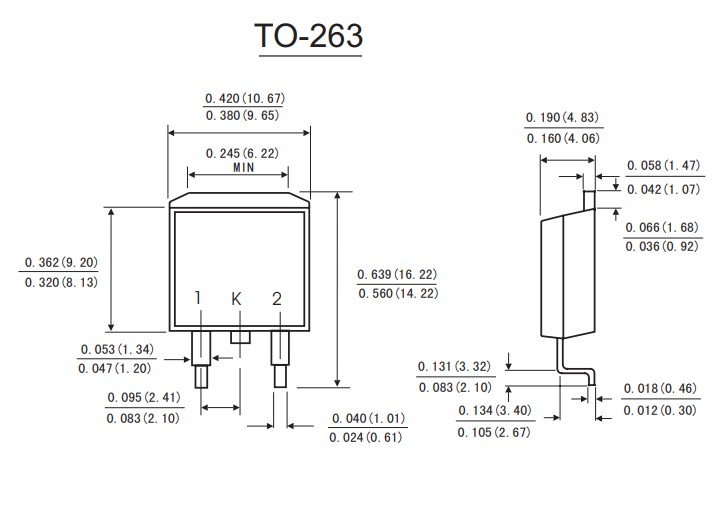

2N60各種封裝外形尺寸:
