在電子電路設計中，穩壓器用于提供穩定的電壓，以確保電路正常運行。常見的穩壓方案包括DCDC開關電源（DC-DC轉換器）和線性穩壓器（LDO）。它們在能效、散熱特性、工作原理以及應用場景上各具優勢，適用于不同的供電需求。

一、工作原理

1. DCDC開關電源

DCDC轉換器采用高頻開關模式，通過MOSFET等開關元件的快速切換，結合電感與電容的能量存儲，實現直流電壓的轉換。它可以根據需求執行降壓（Buck）、升壓（Boost）或升降壓（Buck-Boost）操作，使輸出電壓滿足不同電路的供電要求。這種方式提高了能量轉換效率，并適用于多種復雜電源環境。

- 在降壓模式（Buck Converter）中，MOSFET以高頻率開關，通過控制電感的充電和放電過程，將較高的輸入電壓降低至所需的穩定輸出電壓。這種方式能有效提高能量轉換效率，同時適應不同負載需求。

- 在升壓模式（Boost Converter）中，電感在MOSFET導通時儲存能量，并在MOSFET關斷后釋放，使電流經過二極管流向負載，從而將輸出電壓提升至高于輸入電壓的水平，適用于需要較高工作電壓的應用場景。

- 在升降壓模式（Buck-Boost）中，電路可根據輸入電壓的變化動態調整，使輸出電壓既能降低也能提升，從而適用于輸入電壓波動較大的應用場景，確保穩定供電。

DCDC開關電源的核心特點是通過控制開關占空比（MOSFET導通時間與周期的比值）來精確調節輸出電壓，同時實現高效能轉換。

2. 線性穩壓器（LDO）

線性穩壓器采用的是線性調整方式，它的核心組件是一個串聯調整元件（如MOSFET或雙極晶體管BJT），該元件在其線性工作區域內調整輸入與輸出之間的電壓差，從而實現穩壓。

其工作方式類似于一個可變電阻，會根據輸入電壓的變化動態調整自身阻值，以維持穩定的輸出電壓。由于電壓差部分以熱能形式損耗，線性穩壓器的能效取決于輸入和輸出電壓差。

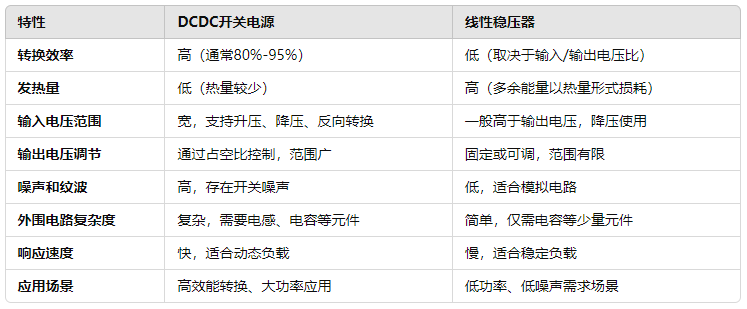

二、關鍵性能對比

三、優缺點分析

1. DCDC開關電源

優點：

- 高轉換效率：DCDC電源通常具備80%以上的能量轉換效率，在高功率應用中能有效減少能量損耗。

- 適應廣泛輸入電壓：可支持較寬的輸入電壓范圍，具備升壓和降壓能力，適用于多種供電環境。

- 低熱量損耗：由于高效能量轉換，減少了多余能量的熱量散失，降低散熱需求，提高系統可靠性。

- 支持大功率輸出：適用于大電流供電需求，如工業設備、電動汽車、通信基站等高功率應用場景。

缺點：

- 電路較復雜：涉及開關元件、電感、二極管等多個元件，設計過程中需考慮電磁兼容性、功率損耗及穩壓控制，整體調試和優化難度較高。

- 噪聲較大：由于開關頻率較高，會產生電磁干擾（EMI）和紋波電壓，可能對精密模擬電路或射頻電路造成干擾，需要額外的濾波和屏蔽措施來降低影響。

- 動態調整較快：雖然能迅速響應負載變化，但在極端情況下可能出現瞬態電壓波動，需要額外的補償電路或控制算法來提高穩壓性能。

2. 線性穩壓器（LDO）

優點：

- 電路結構簡單：外圍元件較少，設計易于實現，調試和應用都較為便捷。

- 低噪聲特性：不涉及高頻開關，無電磁干擾（EMI），適用于對噪聲敏感的模擬電路。

- 電壓輸出穩定：對輸入電壓波動和瞬態干擾有良好的抑制作用，確保供電穩定性。

缺點：

- 能效較低：輸入與輸出電壓差部分轉化為熱量，導致整體效率降低。

- 散熱需求較高：在大功率應用中發熱明顯，可能需要額外的散熱片或散熱系統。

- 僅支持降壓：無法升壓，輸入電壓必須高于所需的輸出電壓，適用范圍受限。

四、適用場景

適合DCDC開關電源的場景

1. 高功率需求：工業設備、服務器、5G基站等場合，需高效電能轉換以降低損耗。

2. 電池驅動設備：如智能手機、筆記本電腦、無人機等，要求高能效以延長續航時間。

3. 汽車電子系統：新能源車輛、車載充電模塊等環境，適應電壓波動較大的供電需求。

4. 快速動態響應場景：如LED照明、電機驅動等，需要穩定輸出并迅速適應負載變化。

適合線性穩壓器的場景

1. 低功耗設備：微控制器（MCU）、傳感器等低電流應用，功耗要求較低。

2. 低噪聲需求：射頻電路、音頻放大器、醫療設備等，對電源干擾要求較高的場合。

3. 高精度模擬電路：運放、ADC/DAC等設備，需穩定電壓以保證信號完整性。

4. 穩定低壓供電：小家電、低壓控制模塊等，輸入電壓恒定且無需高效轉換的應用。

結論

DCDC開關電源和線性穩壓器各有優劣，沒有絕對的"最優解"，具體選擇取決于應用需求：

- 若功率需求較高，能效至關重要，DCDC開關電源是更好的選擇；

- 若對噪聲敏感，電流較小，線性穩壓器是更好的方案；

- 在一些復雜系統中，兩者可以結合使用，DCDC負責主要降壓供電，LDO用于關鍵低噪聲電路，以獲得最佳性能。

合理選擇穩壓器方案，能有效優化電路性能，提高系統的穩定性和可靠性。
