穩壓二極管，又被稱作齊納二極管（Zener Diode），是一種特殊的半導體器件，廣泛用于電子電路的電壓穩定和保護功能。它依靠PN結的反向擊穿特性，在一定范圍內保持電壓穩定。由于其性能優異，穩壓二極管在電源管理、模擬電路、信號調理等領域中被廣泛應用。

一、穩壓二極管的工作原理

穩壓二極管主要依靠其 正向導通 和 反向擊穿 特性來實現穩壓功能，其工作狀態可分為以下兩種：

1. 正向導通狀態

當穩壓二極管的陽極接正極、陰極接負極，且外加電壓超過其正向導通閾值（通常在0.3V~0.7V之間），二極管進入導通模式，電流順暢通過，表現類似普通二極管的正向導通特性。

2. 反向擊穿狀態

當穩壓二極管反向連接（陽極接負極，陰極接正極），在低于擊穿電壓時，二極管處于截止狀態，幾乎無電流通過。然而，當外加電壓達到 穩壓值（Vz） 后，PN結發生 反向擊穿，電流開始流通，同時電壓保持在穩壓值附近。無論輸入電壓或負載如何波動，二極管都能穩定輸出電壓，起到調節作用。

由于穩壓二極管的這一特性，它被廣泛應用于 電源穩壓、基準電壓提供、過壓保護等電子電路，確保電路工作在穩定的電壓環境下。

二、關鍵結構組成

穩壓二極管的基本結構由以下幾個部分組成：

1. PN結

這是穩壓二極管的核心部分，由P型半導體和N型半導體構成。PN結的摻雜濃度較普通二極管更高，以確保較低的擊穿電壓和穩定的擊穿特性。

2. 電極

穩壓二極管由兩個電極組成，分別是陽極（正極）和陰極（負極）。陽極與P型半導體相連，陰極與N型半導體相連。其封裝類型多樣，涵蓋小型貼片封裝（SMD）和大功率引腳封裝（如DO-41、DO-201等），以適應不同電路的功率需求和安裝方式。

3. 封裝外殼

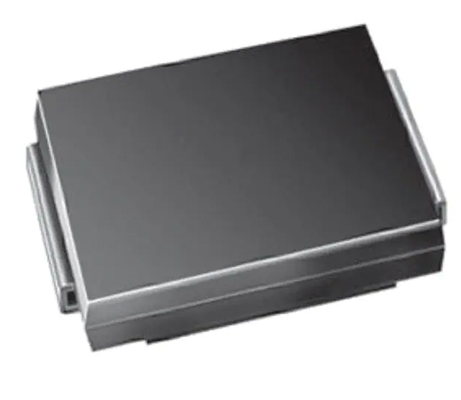

穩壓二極管的封裝用于保護內部結構，同時提供機械支撐和散熱功能。常見封裝形式包括SMD貼片封裝、DO-41、DO-201等，引腳結構和尺寸可根據應用需求選擇。

三、關鍵參數解析

選擇穩壓二極管時，需要根據電路的實際需求綜合評估多個關鍵參數，以保證其穩定可靠地運行。以下是穩壓二極管的重要性能指標：

1. 反向擊穿電壓（Vz）

指穩壓二極管進入擊穿狀態所需的最低電壓，通常范圍在幾伏至幾十伏不等，如常見的5.1V、12V、24V等。選型時需匹配電路的穩壓需求，以保證電壓調節的準確性。

2. 最大穩壓電流（Iz）

是指穩壓二極管在穩定工作狀態下所能承受的最高電流。如果超過該電流限制，二極管可能會因功耗過大而產生過熱，導致性能衰減或損壞。因此，在選擇穩壓二極管時，應根據電路的負載特性匹配適當的電流范圍，以保證其可靠運行，并避免因超載影響器件的壽命和穩定性。

3. 動態電阻（Rz）

反映穩壓二極管在擊穿狀態下的等效電阻，影響輸出電壓的穩定性。較低的動態電阻有助于減小電壓波動，提高穩壓精度，使電路運行更穩定。

4. 功耗（Pd）

穩壓二極管在工作過程中會消耗一定的功率，其計算公式為 Pd = Vz × Iz，其中 Vz 為穩壓值，Iz 為穩壓電流。在高電流或大功率應用中，功耗增加可能導致器件發熱，從而影響其性能和使用壽命。為確保穩定運行，可以采用散熱片、優化電路布局或選擇更大封裝的型號，以有效降低溫升，提高器件的可靠性。

5. 溫度系數（TC）

由于溫度變化會影響擊穿電壓，溫度系數（通常以mV/°C表示）用于衡量電壓漂移程度。在對穩壓精度要求較高的應用中，應選擇溫度系數較低的型號，以減少環境溫度變化對電壓穩定性的影響。

四、穩壓二極管的實際應用

由于其穩定的電壓特性，穩壓二極管在電子電路中的應用十分廣泛，以下是幾個常見的應用場景：

1. 電源穩壓

在直流電源電路中，穩壓二極管常用于穩壓電路，與限流電阻配合使用，以保證負載電壓穩定。例如，在開關電源或線性穩壓電源中，可用于提供精確的參考電壓。

2. 電壓基準

在模擬電路和運算放大器電路中，穩壓二極管可作為精確的電壓基準源，以提供恒定的參考電壓。例如，在ADC（模數轉換器）和DAC（數模轉換器）中，經常需要穩定的基準電壓來提高轉換精度。

3. 過壓保護

在電子電路中，突發的高電壓可能會損壞敏感元件。穩壓二極管可作為過壓保護器件，當電壓超過設定值時迅速導通，將多余電流分流至地，從而限制電壓上升，防止電路因過壓而受損，確保設備的安全和穩定運行。

4. 電壓調節

在可調電源電路或精密儀器中，穩壓二極管可用于精細調節電壓，以確保電路在特定電壓范圍內穩定運行。

5. 信號限制

在通信和信號處理電路中，穩壓二極管可用于限制信號的幅度，防止輸入電壓超出電路的安全范圍。它能夠有效抑制電壓過沖，確保信號在設定的閾值內，從而提高電路的穩定性和可靠性，防止因電壓過高導致的元器件損壞或信號失真。

結論

穩壓二極管是一種重要的電子元件，其獨特的反向擊穿特性使其在電路設計中發揮著關鍵作用。通過對穩壓二極管的工作原理、結構特性以及關鍵參數的深入理解，可以更好地選擇和應用該器件，以滿足不同電路的需求。無論是在電源管理、信號處理還是過壓保護領域，穩壓二極管都能提供可靠的電壓穩定方案，為現代電子技術的發展提供強有力的支持。
