穩壓器在電子設備中起著關鍵作用，其主要任務是提供穩定的直流電壓，以滿足各種電子元件的正常工作需求。在電源設計中，穩壓器主要分為線性穩壓器和開關穩壓器，兩者在工作原理、性能、能效以及適用場景方面均存在較大差異。

一、線性穩壓器：原理與特點

線性穩壓器是一種通過調節輸入與輸出之間的電壓差來實現穩壓的裝置，其核心元件通常是一個可變電阻（如功率晶體管）。當輸入電壓高于目標輸出電壓時，線性穩壓器會將多余的電壓轉換為熱量耗散，以確保輸出電壓保持穩定。

1. 主要特點：

- 低噪聲：由于沒有高頻開關動作，線性穩壓器不會產生電磁干擾（EMI）或開關噪聲，特別適用于對噪聲敏感的應用，如音頻設備、射頻電路和精密測量儀器。

- 結構簡單：設計相對直觀，通常只需要少量元器件，如電阻、電容和功率晶體管，因此具有較低的設計和制造成本。

- 穩壓性能優越：線性穩壓器具備出色的電壓調節能力，能有效減少輸出波動，確保電壓穩定，非常適用于對電源精度要求嚴格的應用場景。

- 散熱挑戰較大：由于線性穩壓器會將輸入與輸出電壓差轉換為熱能，能量損耗較高，在高功率應用中可能需要額外的散熱片或風扇來幫助散熱。

2. 適用場景：

- 低功率電子設備：例如微控制器供電、低功率傳感器等。

- 高精度模擬電路：如數據采集系統、醫療電子設備等，這些設備要求極低的噪聲和紋波。

- 音頻和射頻應用：如高保真音響設備、無線通信電路，這類應用對電磁干擾（EMI）極為敏感。

二、開關穩壓器：原理與特點

開關穩壓器通過高頻開關電路工作，它利用電感和電容來存儲和傳輸能量，使得電能以脈沖的形式輸送到負載。典型的開關穩壓器包括降壓（Buck）、升壓（Boost）、降壓-升壓（Buck-Boost）以及隔離型拓撲結構，如反激式（Flyback）和正激式（Forward）轉換器。

1. 主要特點：

- 高效率：由于開關穩壓器不直接將輸入電壓轉換為熱量，而是通過儲能元件傳遞能量，通常可達到80%-95%的轉換效率，特別適用于高功率應用。

- 適用于寬輸入電壓范圍：開關穩壓器可以接受大范圍的輸入電壓，并提供穩定的輸出，因此適合電池供電設備、汽車電子等應用。

- 能提供多種輸出電壓：某些拓撲結構可實現升壓、降壓甚至反向電壓輸出，提高了應用的靈活性。

- 電磁干擾（EMI）較大：由于開關器件的高頻切換，會產生一定的電磁干擾，設計時需要注意PCB布局、屏蔽及濾波處理，以減少干擾對其他電子元件的影響。

2. 適用場景：

- 高功率轉換需求：如服務器電源、工業自動化設備、LED驅動器等。

- 電池供電設備：如筆記本電腦、智能手機、電動汽車等，開關穩壓器的高效率有助于延長電池續航時間。

- 嵌入式系統與物聯網（IoT）設備：某些嵌入式應用需要多個不同的電壓軌，開關穩壓器可以有效地提供多種電壓輸出。

- 汽車電子：汽車電子系統通常需要能適應較寬的輸入電壓范圍，開關穩壓器可以提供更穩定的供電方案。

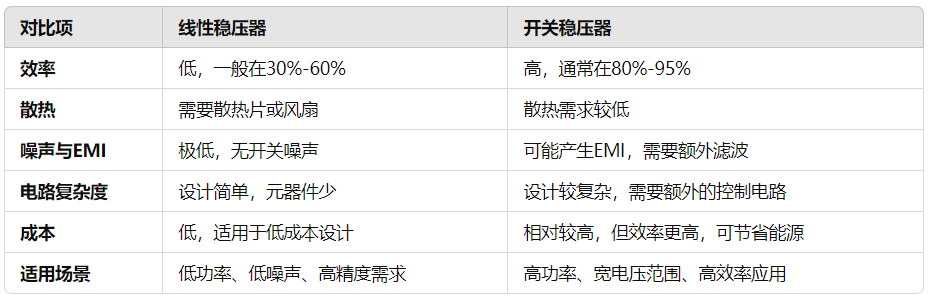

三、線性穩壓器與開關穩壓器的對比總結

四、如何選擇合適的穩壓器？

在選擇穩壓器時，需要綜合考慮以下幾個關鍵因素：

1. 功耗與效率：如果設備對功耗敏感，如電池供電系統，則優先考慮開關穩壓器；如果功耗影響不大，且要求低噪聲，則線性穩壓器更適合。

2. 散熱要求：高功率應用中，線性穩壓器可能需要額外的散熱措施，而開關穩壓器因效率更高，通常可以避免額外散熱需求。

3. 成本與設計復雜度：線性穩壓器成本低，適用于簡單電源方案，而開關穩壓器更復雜，但適合對電源效率要求較高的設備。

4. 電磁干擾（EMI）：如果應用環境對電磁干擾敏感（如音頻、射頻設備），則盡量避免開關穩壓器，或者在設計時增加濾波和屏蔽措施。

5. 輸入電壓范圍：如果輸入電壓波動較大，如汽車電子、太陽能供電系統等，開關穩壓器能更好地適應寬范圍輸入電壓。

結論

線性穩壓器和開關穩壓器各有優勢，具體應用取決于功率需求、噪聲敏感度、效率要求和成本預算。在低功率、低噪聲和高精度需求的場景下，線性穩壓器仍然是理想選擇。而在高功率、寬電壓范圍以及高能效要求的應用中，開關穩壓器更具優勢。合理選擇穩壓器不僅能提升設備的性能，還能優化整體能效，為電子設備提供更可靠的電源解決方案。
