在電子電路設計中，瞬態過壓防護至關重要，特別是在高速數據通信和電源管理領域。為了防止靜電放電（ESD）或雷擊浪涌（Surge）等瞬態事件損壞電子元件，常見的防護方案包括TVS（Transient Voltage Suppression）二極管和ESD靜電二極管。雖然二者在原理上類似，但在應用場景、功率承受能力和寄生參數上存在顯著區別。那么，在實際電路設計中，究竟應該如何選擇？

一、瞬態過壓的危害與防護需求

瞬態過壓事件主要分為兩類：

1. 靜電放電（ESD）——常見于人體或設備對電子產品的放電，如操作過程中手指觸碰電子元件，可能會產生高達數千伏的靜電電壓。雖然能量較小，但對高速數字電路和敏感IC可能造成損壞。

2. 雷擊浪涌（Surge）——通常由電源波動、電機開關或雷擊等引起，具有更高的能量，可能導致元器件燒毀甚至整個電路損壞。

為了防護這些瞬態沖擊，工程師通常會在電路中加入專門的瞬態抑制元件，其中TVS二極管和ESD靜電二極管是最常見的兩種。

二、TVS二極管和ESD靜電二極管的核心區別

1. 工作原理相似，但響應特性不同

TVS二極管和ESD靜電二極管的基本工作原理相同，都是基于PN結反向擊穿機制進行電壓鉗位。當外部瞬態過壓超過其擊穿電壓時，二極管迅速導通，將過量電流分流至地，以保護后級電路。

但二者的響應特性有所不同：

- ESD靜電二極管專為超快的靜電放電事件設計，響應時間一般在皮秒級（ps），可以有效吸收人體靜電放電（HBM）或機器模型放電（MM）的瞬態能量。

- TVS二極管的響應時間通常在納秒級（ns），可以承受更大的瞬態電流，因此更適合應對雷擊浪涌、感性負載切換過壓等能量較高的過壓事件。

2. 適用場景不同

- ESD靜電二極管主要用于高速信號傳輸端口，如USB、HDMI、Ethernet、RF射頻天線、PCIe接口等，能夠在超短時間內抑制ESD沖擊，同時保證信號完整性。

- TVS二極管更適合應用在電源輸入端、DC/DC轉換器、工業控制電路、通信設備等，用于吸收雷擊浪涌和開關瞬態過壓。

3. 功率承受能力

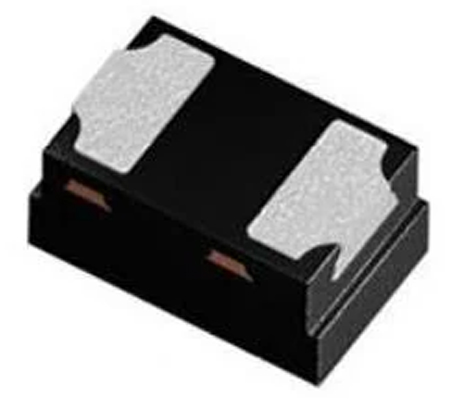

- ESD靜電二極管通常采用小型封裝（如SOT-23、DFN），其額定功率一般在幾百瓦以下，適合低功率應用。

- TVS二極管的功率可高達數千瓦，甚至在電源防護中可承受高達2000A的浪涌電流。

4. 寄生電容的影響

對于高速信號線，寄生電容是一個至關重要的參數，過大的寄生電容可能會導致信號畸變或速率降低。

- ESD靜電二極管的寄生電容極低，通常在0.05pF~1pF之間，因此不會影響高速數據通信。

- TVS二極管的寄生電容較高，可能達到幾十pF，因此不適用于對信號完整性要求較高的應用。

三、如何選擇合適的防護器件？

- 若主要防護ESD沖擊，并且被保護的電路是高速數據接口（如USB、HDMI、以太網），則應選擇ESD靜電二極管，因其寄生電容低，能有效保護信號完整性。

- 如果防護對象涉及更高能量的瞬態浪涌，如電源輸入、工業控制設備或通信基站，則應使用TVS二極管，其功率更大，能量吸收能力更強。

- 在部分情況下，二者可以結合使用，例如在高端路由器、電動汽車BMS系統等，需要同時防護靜電和雷擊浪涌的電路中，可在前級使用TVS二極管，在高速數據線上再增加ESD二極管，以提供雙重保護。

總結

TVS二極管和ESD靜電二極管在瞬態過壓防護中各有側重，正確的選型取決于實際應用環境和防護需求。ESD靜電二極管專注于高速數據端口的靜電放電保護，而TVS二極管更適用于電源或工業控制中的高能量浪涌防護。通過合理搭配使用，可以提升電子產品的可靠性，確保設備在各種電氣環境下的穩定運行。
