RS-485總線因其抗干擾能力強、通信距離遠、多節點支持等優勢，成為工業自動化、樓宇控制、數據采集等系統中的首選通信標準。然而，在這些工業環境中，常常伴隨著靜電放電（ESD）或電氣浪涌等嚴重的電磁干擾，因此，設計人員往往需要在RS-485總線中加入保護電路，以確保通信系統的穩定性和可靠性。然而，這些保護電路的引入可能帶來額外的結電容效應，從而影響信號的傳輸質量。本文將詳細探討RS-485保護電路中結電容對信號質量的影響，并分析如何在實際應用中優化設計以提升信號傳輸質量。

一、RS-485保護電路結電容效應的影響解析

通常情況下，RS-485通信總線中會使用防護電路來抵御工業環境中可能存在的高電壓浪涌和靜電放電。這些防護電路一般包括氣體放電管（GDT）和瞬態抑制二極管（TVS），它們能夠有效地消除大部分的浪涌電流，并抑制浪涌電壓的進一步傳播。然而，這些元件也會引入一定的結電容，例如傳統的TVS管和氣體放電管通常具有2-5nF的結電容值。這些結電容在信號傳輸過程中，會導致總線阻抗的瞬時變化，從而引發信號反射、波形失真等現象。

舉例來說，當RS-485信號傳輸到節點處的保護電路時，由于結電容的存在，信號在經過電路時阻抗發生了突變，這會使得一部分信號被反射，導致信號能量的損失和波形的畸變。隨著總線上節點數量的增加，這種現象會愈加明顯，最終可能引發通信錯誤，甚至造成總線癱瘓。

此外，當多個節點同時采用相同的保護電路時，這些結電容會在總線上累加，導致整體總線的電容負載過大，從而影響信號的傳輸速度和波形完整性。這種情況下，信號的上升時間和下降時間都會延長，信號邊沿變得更加平滑，進而影響信號質量和通信可靠性。

二、如何降低RS-485保護電路的結電容影響

為了減小RS-485保護電路中結電容效應對信號質量的影響，可以采取以下幾種優化策略：

1. 選用低結電容保護器件

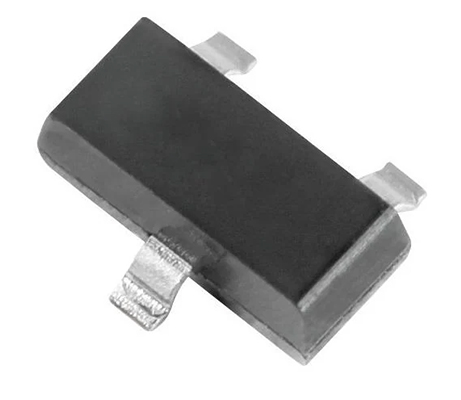

在設計RS-485保護電路時，可以優先選用低結電容的TVS管或將TVS管與普通二極管串聯，降低總線上的電容負載。例如，通過選擇具有更低結電容的TVS器件，可以有效減少總線上由于保護電路引起的電容負擔，從而降低信號反射和波形失真現象的發生。

2. 優化保護電路的設計結構

在電路設計時，應盡量將結電容較大的器件遠離信號傳輸路徑，以減少其對信號的直接干擾。同時，通過在電路中加入共模電感等濾波器件，可以有效過濾因結電容效應引起的信號失真。此外，可以采用分布式保護電路設計，將各個防護器件分布在不同節點中，從而均勻分擔電容負載，減小對單個節點的干擾。

3. 提升驅動器件的驅動能力

選用驅動能力更強的RS-485收發器件是另一種解決方案。這類驅動器件通常能夠在較高電容負載下依然保持良好的信號完整性，確保信號在經過保護電路后依舊能夠保持較高的傳輸質量。例如，可以選用能夠支持更高輸出電流的RS-485驅動器件，以抵御因結電容效應導致的信號衰減和失真。

4. 減少節點間距和優化總線拓撲結構

RS-485總線的布局和節點間距對信號質量的影響也非常重要。通過減少節點間的距離，可以有效減小結電容對信號的影響。同時，應盡量避免過長的總線長度和復雜的拓撲結構，如避免總線分支過多，這樣可以有效降低信號反射現象的發生，提高整體系統的通信質量。

三、實際應用案例分析

在實際應用中，可以采用上述策略進行結電容效應的抑制。例如，某工業通信系統中有多個RS-485節點，每個節點使用了標準的氣體放電管和TVS管保護電路，結電容值約為2.5nF。當所有節點同時使用該保護電路進行組網時，總線電容量迅速增加，導致信號傳輸時的反射現象嚴重，通信波形發生顯著變形。針對該問題，設計人員通過以下幾種方式進行優化：

- 首先，選用低結電容的TVS管，將每個節點的結電容降至20pF，從而有效減小了總線電容。

- 其次，在總線中增加了共模電感，抑制了信號傳輸時因電容負載引起的失真。

- 最后，采用更高驅動能力的RS-485收發器件，并調整了節點間的距離，使得信號的上升時間和下降時間基本恢復至理想狀態。

經過上述優化后，信號波形明顯改善，通信系統在多節點條件下依然保持了穩定的傳輸性能，解決了原先因結電容效應導致的信號反射和通信錯誤問題。

四、結論與展望

RS-485總線作為工業通信中的重要傳輸標準，其可靠性與信號質量直接影響著系統的整體性能。防護電路雖然能夠提升系統的抗干擾能力，但由于其固有的結電容效應，往往會引起信號反射、波形失真等問題。因此，在設計RS-485保護電路時，應優先考慮使用低結電容器件、優化電路設計結構，并提升驅動器件的性能，從而有效降低結電容對信號質量的影響。

未來，隨著工業自動化和通信技術的不斷發展，RS-485防護電路的設計將更加注重平衡保護能力與信號質量之間的關系。通過持續優化設計策略和器件選型，我們有望進一步提升RS-485通信系統的可靠性與傳輸性能，為工業通信應用提供更加穩定、可靠的技術支持。
