在現代電子電路設計中，過壓保護是一項至關重要的任務。各種電壓瞬變現象，如雷擊、電源開關切換、靜電放電（ESD）等，都會對電子設備的穩定性和壽命造成影響。為了避免這些問題，工程師們采用多種保護措施，其中雙向TVS管（Bidirectional Transient Voltage Suppressor）因其高效的瞬態電壓抑制能力，被廣泛用于電子系統的防護。

一、雙向TVS管的基本概念

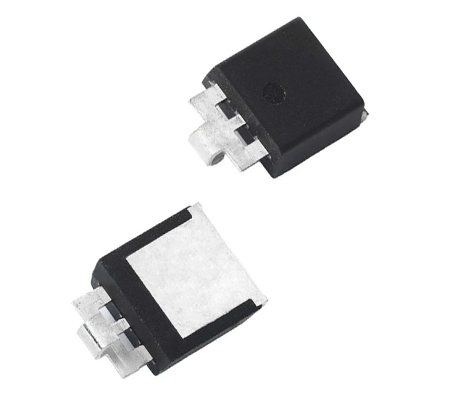

雙向TVS管是一種特殊設計的半導體器件，主要用于吸收電路中的浪涌電壓，以防止電子元件因電壓突變而損壞。與普通二極管不同，雙向TVS管具備雙向導電特性，能夠在電壓瞬變發生時迅速提供低阻通路，使得過電壓被有效抑制，保護后續電路不受影響。

通常，雙向TVS管被用于需要防護正負雙向瞬態電壓的應用場景，如通信線路、數據接口以及電源輸入端口等。其核心優勢在于響應時間極短（納秒級），并且可多次吸收瞬態高能量，而不會影響正常工作狀態下的電路運行。

二、雙向TVS管的工作原理

TVS管的工作機制主要依賴于雪崩擊穿效應。當電路正常工作時，TVS管處于高阻狀態，不會影響信號傳輸或電源供電；但當電路遭遇瞬時過電壓時，TVS管會迅速擊穿導通，從而將過壓電流泄放至地，限制電壓幅度，保護敏感電子元件。

1. 正向導電

當電壓瞬變為正向（即電壓驟升）并超過TVS管的正向擊穿電壓（Vbr+）時，TVS管進入導通狀態，將過電壓迅速分流，防止電子元件因電壓過高而損壞。

2. 反向導電

當電壓瞬變為反向（即電壓驟降至負值）并超過TVS管的反向擊穿電壓（Vbr-）時，TVS管同樣進入導通模式，吸收多余電流，防止電子設備遭受損害。

3. 恢復特性

當瞬態電壓消失后，TVS管會立即恢復至高阻狀態，不影響電路的正常工作。

這種自適應導通與恢復的特性，使得雙向TVS管能夠在微秒甚至納秒級時間內響應，并有效保護電路免受瞬態過壓沖擊。

三、雙向TVS管的關鍵作用

雙向TVS管主要用于防止電子設備因瞬態電壓變化而受損，具體作用包括：

1. 瞬態過壓保護

由于雷擊、靜電放電、電源開關等因素引起的瞬態高壓可能會損壞電子設備，而TVS管能夠迅速響應，將過電壓鉗制在安全范圍內，保護電子元件不受損壞。

2. 降低靜電放電（ESD）損害

在電子設備中，靜電放電是導致電路損壞的重要因素之一。TVS管可以作為ESD防護器件，防止因人體接觸或外部環境靜電積累造成的電壓突變對設備的影響。

3. 增強電源穩定性

在電源輸入端口，電網的波動可能導致不穩定的瞬態電壓，TVS管能夠有效抑制這些突發電壓變化，保持電源的穩定性，避免對電路造成沖擊。

4. 保障數據通信穩定

在高速數據接口（如USB、HDMI、RS-232等）上，信號完整性至關重要。TVS管的低電容特性使其能夠提供有效的過壓保護，同時不會對信號質量造成顯著影響。

四、典型應用場景

由于雙向TVS管的優異特性，它被廣泛應用于以下領域：

- 通信設備：用于保護數據傳輸端口，防止瞬態高壓干擾通信穩定性。

- 汽車電子：保護汽車控制單元（ECU）、車載信息娛樂系統、傳感器等設備，防止汽車電源系統的瞬態高壓影響。

- 工業自動化設備：在工業控制系統中保護PLC、電機驅動器等敏感元件，防止電磁干擾或電源波動。

- 消費電子：用于智能手機、電視、電腦等設備，以增強抗電磁干擾能力，提高使用壽命。

結論

雙向TVS管作為一種高效的瞬態電壓抑制元件，在電子電路防護中起到了不可替代的作用。其納秒級快速響應、低電容特性、高可靠性，使其成為現代電子設備抗過壓保護的首選方案。無論是在通信、汽車電子，還是工業控制、消費電子領域，雙向TVS管都能提供穩定可靠的防護，使電子系統能夠安全、高效地運行。
