在電力電子領域，門極可關斷晶閘管（GTO）和可控硅（SCR）都是常見的大功率半導體器件。它們廣泛用于電力轉換、工業控制和電機驅動等領域。雖然兩者在結構上有一定相似之處，但在控制特性、工作方式和工程應用上卻存在明顯區別。

一、可控硅（SCR）的特性與應用

1. SCR 的基本原理

可控硅（Silicon Controlled Rectifier，簡稱 SCR），也被稱為晶閘管，是一種三端半導體器件，具有陽極（A）、陰極（K）和控制極（G）。在陽極加正電壓的情況下，如果在控制極施加觸發電流，SCR 會進入導通狀態，并持續導通，直到陽極電流降至維持電流以下或外部電路主動換相關斷。由于其結構簡單、耐壓能力強、能承受大電流，SCR 成為了電力電子電路中常用的控制元件。

2. SCR 的主要優點

- 高電壓、高電流能力：可控硅通常可承受數百到上千伏的電壓，同時能夠通過高達數千安培的電流，因此非常適合用于高功率應用。

- 低導通電壓：在導通狀態下，SCR 的壓降較小，降低了能量損耗，提高了系統效率。

- 可靠性高：由于其無機械觸點，SCR 的使用壽命較長，且能在惡劣環境下穩定工作。

- 適用于交流電路：SCR 適合用于交流電路中的相控整流、調功和調速應用。

3. SCR 的主要缺點

- 無法自主關斷：SCR 在導通后，必須依靠外部電路提供換向電流或等待負載電流自然衰減才能關斷，這使得其在需要快速切換的應用中受到限制。

- 開關響應較慢：與 IGBT、MOSFET 等現代功率器件相比，SCR 的開關速度較低，難以適應高頻電路的需求。

- 較高的觸發電流需求：SCR 啟動時需要較大的控制極電流，這對驅動電路的設計提出了更高的要求，可能增加額外的功率損耗和控制復雜度。

4. SCR 的典型應用

由于 SCR 的優良耐壓能力和大電流承載能力，它廣泛應用于以下領域：

- 交流電機調速：在工業生產中，SCR 常用于交流電機的調速控制，如電梯驅動、電動機軟啟動等。

- 相控整流電路：SCR 被廣泛用于整流電源、電鍍電源和感應加熱電源等應用。

- 直流電源調節：在工業電源、UPS 系統和高壓直流輸電（HVDC）中，SCR 可用于調節直流輸出電壓。

- 無觸點開關：SCR 可以作為電子開關用于大功率無觸點繼電器或交流固態繼電器（SSR）。

二、門極可關斷晶閘管（GTO）的特性與應用

1. GTO 的基本原理

門極可關斷晶閘管（Gate Turn-Off Thyristor，簡稱 GTO）是一種可通過門極信號主動關斷的晶閘管。與傳統 SCR 相比，GTO 不僅可以通過門極觸發導通，還能通過門極施加負向脈沖電流來關斷器件，從而克服了 SCR 需要外部換向電路才能關斷的缺點。

GTO 的基本工作機制如下：

- 導通：在門極施加正向脈沖電流后，GTO 進入導通狀態，與 SCR 的工作方式類似。

- 關斷：當需要關斷時，在門極施加負向電流，使 GTO 迅速轉入截止?fàn)顟B(tài)，從而終止電流流動。

2. GTO 的主要優點

- 可主動關斷：GTO 能夠通過門極信號實現開關控制，無需額外的換向電路，使得控制更加靈活。

- 高功率能力：GTO 可以承受較高的電壓和電流，適用于大功率應用，如電力傳輸和工業電機驅動。

- 提高工作頻率：雖然 GTO 的開關速度仍然低于 IGBT，但比傳統 SCR 有顯著提升，在某些中等頻率（1-10 kHz）的應用中占據優勢。

3. GTO 的主要缺點

- 門極驅動要求高：GTO 的關斷需要較大的負向門極電流，這使得驅動電路復雜，并增加了控制功率消耗。

- 開關損耗較高：相比于現代 IGBT 或 MOSFET，GTO 的開關損耗較大，導致在高頻應用中的效率不如后者。

- 制造成本高：由于其復雜的制造工藝和更嚴格的工藝要求，GTO 的成本比傳統 SCR 高出不少。

4. GTO 的典型應用

- 高壓直流輸電（HVDC）：GTO 可用于高壓直流輸電系統的換流站，提高電網傳輸效率。

- 軌道交通與電力機車：GTO 適用于電力機車和地鐵牽引變流系統，可實現高效能量轉換。

- 大功率變頻器：在大型工業驅動和電力電子變流器中，GTO 被用于高功率變頻器的逆變部分。

- 電能質量管理：GTO 也用于靜止無功補償器（SVC）等電力質量控制系統，以提高電網穩定性。

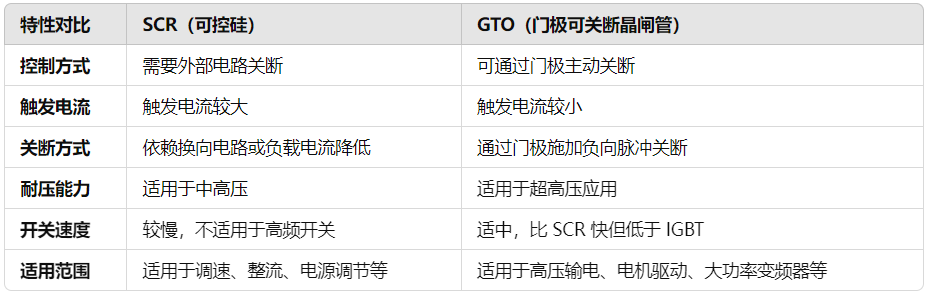

三、GTO 與 SCR 的主要區別

結論

SCR 和 GTO 在電力電子領域均具有重要地位。SCR 適用于低成本、大功率應用，而 GTO 由于其可控性強、無需換向電路的特性，更多應用于高壓直流輸電、工業變頻器等大功率設備中。在實際工程應用中，需根據具體應用需求選擇合適的器件，以確保系統的可靠性和效率。
