在各種電子電路中，三極管是不可或缺的基礎器件，其作用涵蓋信號放大、電平轉換、開關控制等多個方面。然而，三極管的性能能否正常發揮，前提條件之一就是正確識別其三個引腳——基極（Base）、集電極（Collector）和發射極（Emitter）。尤其是在進行手工電路搭建、維修或器件替換時，如果接錯引腳，不僅無法實現功能，還可能燒毀元件或引發故障。

一、了解三極管的結構與命名基礎

三極管按極性可分為NPN型和PNP型。無論是哪一類型，它們都具備三個引出端，分別是基極、集電極和發射極。基極是控制端，輸入一個小電流即可控制發射極與集電極之間的大電流通斷。集電極是輸出端，發射極通常接地或連接至負載電路中。

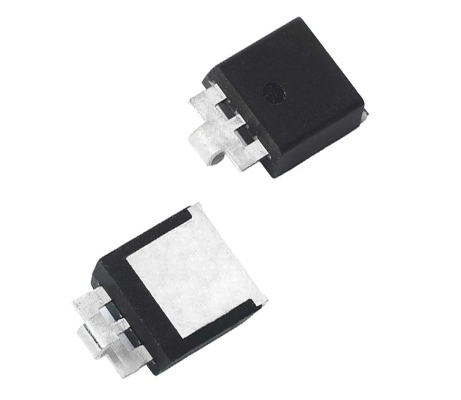

不同封裝形式（如TO-92、SOT-23、TO-220等）可能導致引腳排列不同，因此需要結合具體型號進行識別，不能依靠經驗一概而論。

二、通過外觀特征識別引腳功能

有些三極管在其封裝上會印有型號、符號或者標記位，例如：

- TO-92封裝常見于小功率三極管，通常平面朝前時，從左至右為：發射極、基極、集電極；

- SOT-23封裝多用于貼片型三極管，往往需通過查閱數據手冊判斷；

- 有些型號在塑料封裝上會標注“B”、“E”、“C”字母，直接顯示引腳功能。

不過需要注意的是，不同廠商生產的三極管即使型號一致，引腳排列順序可能不同，因此外觀識別法適用于快速初判，但最終仍建議結合電性測試確認。

三、利用萬用表測試判別引腳

對于無標記或不確定引腳排列的三極管，萬用表是一種非常實用的識別工具。以下為標準測試步驟：

1. 判定基極所在：

將萬用表調至二極管測試檔位（或電阻檔R×1K），選擇任意一個腳作為假設基極。將紅表筆接該腳，黑表筆依次接另兩個腳，若兩次測得為導通狀態（顯示低阻值或二極管電壓降），說明該腳是NPN型的基極。若換黑表筆接假設腳并導通，則為PNP型的基極。

2. 確定集電極和發射極：

基極確定后，仍用二極管檔位進行測試。對NPN型三極管，黑筆接基極，紅筆分別接另兩腳，其中導通壓降較小者通常為發射極，另一為集電極。對PNP型則紅筆接基極，黑筆測其余兩個腳，方法類似。

3. 驗證準確性：

若條件允許，可對三極管接上簡易電源及限流電阻，用LED或電流表驗證通斷情況。若通電后導通電流方向異常，可能引腳判斷有誤。

四、實際案例應用說明

舉一個常見的NPN型三極管2N3904為例，其封裝為TO-92。查詢其數據手冊后可知，其從正面平面朝前、引腳向下看時的引腳排列依次為：發射極（E）、基極（B）、集電極（C）。但若現場沒有數據手冊，僅通過測試可得出：

- 紅表筆接某腳，黑表筆依次接另兩腳，若兩邊導通即為PNP；

- 若黑筆接某腳，兩邊導通則為NPN，且該腳即為基極；

- 接下來再根據電壓降判斷集電極與發射極。

這種測試方法不但高效準確，也適用于多數未知型號的三極管識別。

五、注意事項與經驗建議

在進行引腳識別測試前，建議對三極管進行放電處理，避免內部殘余電荷影響讀數。此外，選用萬用表的檔位要準確，建議使用帶二極管測試功能的數字表。識別過程中如發現阻值不穩定、數值混亂，可能是三極管本身已損壞。

對于初學者來說，盡量使用知名品牌器件并查看其規格書，避免因非標排列或貼牌產品引起誤判。

總結

三極管引腳識別雖然看似簡單，但在實踐中卻是每位電子從業者必須掌握的基本技能之一。通過掌握外觀識別、萬用表測量與實際電性驗證等方法，不僅可以提升電路搭建與調試的效率，也能在維修中迅速定位問題。合理的識別流程與判斷邏輯，將極大提升你的電子工作準確度和專業度。
