在電子產品的電源模塊設計中，MDD整流二極管作為核心元件之一，其封裝形式不僅關系到器件的電氣性能，還直接影響生產工藝、散熱效率及系統成本。因此，工程師在選型階段，必須全面考慮封裝的適用性與工程匹配度。

一、封裝不僅是“外殼”

許多初學者容易將整流二極管的封裝誤解為純粹的外觀包裝，事實上，它對器件的工作電流、散熱能力和機械強度有著決定性影響。例如，熱阻（RθJA）越低，器件在同等功率下的溫升就越小，從而提升整體系統的穩定性。封裝形式同時決定安裝方式，如是選擇表貼（SMT）還是插件（THT），也會影響整個生產工藝鏈。

二、DO-41：傳統直插封裝的代表

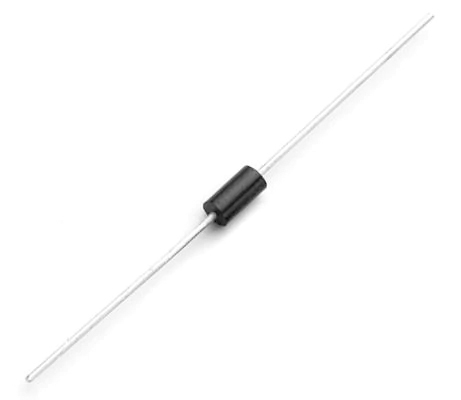

DO-41是一種經典的軸向引腳封裝，代表型號如1N4007。在成本敏感或對空間要求不高的設計中依然有廣泛應用。其最大工作電流一般在1A左右，適合用于低功耗、結構簡單的電路中，例如家電控制板、傳統線性電源適配器。

優點方面，DO-41成熟穩定、價格低廉、易于人工焊接，適合小批量或維修頻繁的場合。但其缺點同樣明顯：熱阻偏高，體積較大，不利于高密度PCB布線；不適合大電流或高溫工況。

三、SMA：現代SMT設備的首選封裝

隨著電子設備的小型化趨勢，SMA封裝成為大多數消費電子產品的標準選擇。由于其尺寸小且生產效率高，SMA封裝非常適合使用在體積受限的場景中，例如通信模塊、手機充電器和便攜式設備。此外，由于其良好的貼片散熱路徑設計，SMA封裝還可以通過PCB銅箔面積進一步擴散熱量。然而，SMA的單位成本較低，而 DO-41的散熱設計要求更高。

四、DIP：功率與可靠性的中堅選擇

DIP（Dual In-line Package）是一種通孔封裝形式，常用于功率稍高、電氣隔離要求強或維護便利性優先的場景。典型型號如1N5408，具備3A以上電流承受能力。DIP封裝往往用于工業控制板、電源模塊、家用電器主控板等環境較嚴苛、需長時間工作的系統中。

優點是功率裕度大、安裝牢靠、便于替換或檢修；缺點則是占板面積大，不適合對空間利用率要求苛刻的設計，同時不支持自動貼片，增加了人工裝配工作量。

五、應用案例對比：真實工程中的選擇

某嵌入式能源表設計團隊，在試產階段曾將整流部分從傳統的DO-41切換為SMA封裝，結果測試發現溫升明顯下降，PCB面積縮小12%，貼片效率提升約18%。但在另一PLC模塊項目中，由于整流電流高達2.8A，仍堅持使用1N5408的DIP封裝，以保證長時間工作時的穩定性與安全裕度。

六、選型建議：從需求出發，而非偏好出發

不同的封裝類型并不存在絕對的優劣之分，核心在于匹配實際工況。若以生產效率為主，應傾向選擇SMA類貼片封裝；若系統電流需求偏大，且空間允許，DIP更具優勢；若成本控制是首要目標，DO-41仍具備不可替代的性價比。

總結

MDD整流二極管的封裝選擇，不只是物理形態的考量，更是與電氣設計、熱管理、制造工藝緊密相關的系統工程問題。工程師應結合實際需求、器件特性與產業配套能力，做出合理選型。唯有如此，才能在穩定性、成本與效率之間取得最優平衡。
