在電子電路防護領域，瞬態電壓抑制二極管（TVS）是一類非常重要的保護元件。它能在微秒甚至皮秒級別內快速響應，將瞬間出現的高電壓鉗位在安全范圍內，從而避免精密電子設備受到浪涌、雷擊、靜電等瞬變事件的沖擊。但面對市面上琳瑯滿目的TVS產品，如何科學選型，成為眾多工程師常見的困擾。

一、明確工作電壓范圍

選擇TVS時，首要判斷的是其擊穿電壓（VBR）是否高于被保護電路的最高工作電壓。通常推薦將TVS的VBR值設置為被保護電路最大電壓的1.2倍左右。例如，5伏系統應選擇VBR在6.0V~6.8V之間的型號。避免選擇VBR過低的TVS，以免在正常工作電壓下提前導通，影響電路穩定性。

二、分析鉗位電壓大小

鉗位電壓（VC）是TVS在導通狀態下限制電壓上升的能力。VC的值必須低于被保護器件所能承受的最大電壓。若TVS鉗位電壓過高，可能在浪涌來襲時無法有效防止后端芯片損壞。選型時需根據芯片規格書標明的絕對最大電壓參數作為參考，確保VC設定在其安全范圍內。

三、關注峰值脈沖電流

TVS的抗浪涌能力，主要體現在其峰值脈沖電流（IPP）這一指標上。IPP反映了器件在8/20μs標準浪涌波形下所能承受的最大電流。實際應用中，應預估系統可能遇到的浪涌電流，選擇IPP等于或大于浪涌預期值的TVS。若電流預測不足，可能在關鍵時刻TVS擊穿損壞，無法完成保護任務。

四、匹配封裝與安裝尺寸

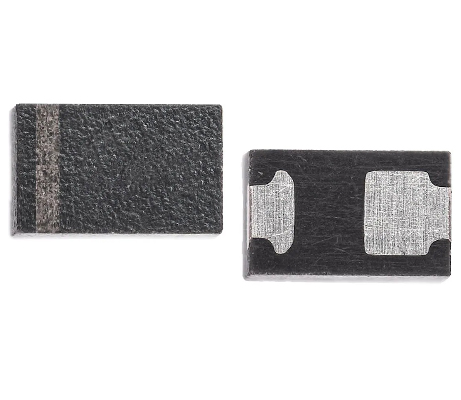

根據電路板的實際布局與功率等級，應選擇合適的TVS封裝型號。常見封裝如SMA、SMB、SOD-323等具有不同的功耗能力和體積。大功率場合優先考慮大封裝器件，利于散熱；而在移動設備、便攜式終端等緊湊空間中，則需選用小尺寸、低電容封裝以降低信號干擾。

五、注意響應時間與結電容

響應時間越短，保護越及時。TVS器件在皮秒級響應，可快速抑制過壓，是其最大優勢之一。同時，對于高速數據信號（如USB、HDMI等），TVS的結電容也不容忽視。高電容會影響信號完整性，因此在高速信號通道中應優先選擇低結電容（如小于1pF）的TVS型號，以保證傳輸質量不受干擾。

六、評估應用標準與浪涌模型

依據不同的行業標準和測試波形模型（如IEC 61000-4-2靜電放電、IEC 61000-4-5浪涌抗擾度等），選擇TVS產品需與實際場景相匹配。例如RS485總線需防感應雷擊，應選擇可承受10/700μs波形的型號；USB接口則重點關注ESD防護，需滿足15kV空氣放電的能力。

七、考慮多級協同保護策略

在一些復雜環境中，僅依賴單一TVS并不足以實現完整保護。通常建議采用TVS與MOV（金屬氧化物壓敏電阻）、GDT（氣體放電管）聯合的多級防護架構：GDT可承受大電流泄放，MOV吸收中等浪涌能量，TVS精準鉗位殘壓，從而構建出完整有效的防護系統。

總結：

選擇合適的TVS二極管并不是單純查一查參數那么簡單，而是需要根據實際應用電壓、電流、波形特征、信號速率及空間限制等多方面綜合考慮。唯有理解各個關鍵參數的含義與作用，才能在繁雜的產品型號中精準篩選出最合適的器件，實現高效、可靠的電路防護。
