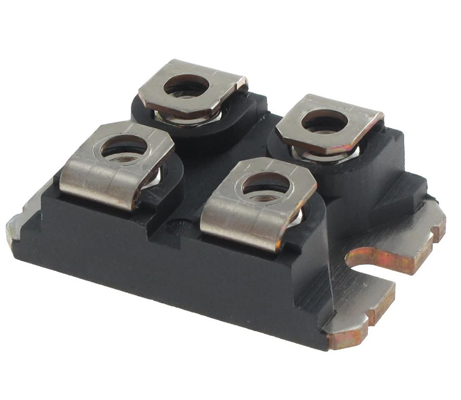

橋式整流器是一種常用的電子電路，廣泛應用于將交流電轉換為直流電。在許多電子設備中，這種轉換是必不可少的，因為大多數設備需要直流電源來驅動。

一、橋式整流器的工作原理

橋式整流器的基本結構由四個二極管組成，排列成橋式形狀。這個電路的主要作用是將輸入的交流電（AC）轉換成直流電（DC）。與傳統的半波整流器相比，橋式整流器能夠更有效地利用交流電的正負半周期，從而提高整流效率。

當交流電輸入時，電流會通過不同的二極管進行導通。具體來說，在交流電的正半周期，兩個二極管會導通，電流通過這些二極管流向負載；在負半周期時，另兩個二極管導通，電流仍然能夠順利流過負載。這種方式確保了電流始終朝一個方向流動，從而實現了直流電輸出。

二、橋式整流器電路圖

橋式整流器的電路圖由變壓器、二極管橋、濾波器和穩壓器等組成。具體而言，變壓器首先將交流電壓轉換為適當的電壓水平。二極管橋接下來進行整流，濾波器用于平滑輸出波形，而穩壓器則確保輸出電壓保持恒定。

1. 變壓器

在橋式整流器的電路中，變壓器用于將輸入的交流電壓調整至適合電路工作所需的電壓。例如，市電的交流電可能為230V，而我們需要將其轉換為12V或其他合適的電壓。這一過程通過變壓器完成。

2. 二極管橋

二極管橋由四個二極管構成，它的作用是將交流電流整流為單向電流。由于電流的流向總是固定的，二極管橋能確保在正負半周期交替過程中，都能夠持續向負載提供電流。

3. 濾波器

由于橋式整流器的輸出電流是脈動的，因此需要使用濾波器來平滑輸出電壓。常見的濾波器使用電容器來降低波紋，提供穩定的直流電壓。

4. 穩壓器

為了確保輸出電壓不受輸入電壓變化的影響，穩壓器會調節電壓的輸出。例如，如果橋式整流器的輸出電壓為16V，而某些電路只需要5V的電壓，穩壓器會將16V電壓降至5V。

三、橋式整流器的優化方案

盡管橋式整流器是一種高效的電路，但在一些應用中，我們仍然可以采取一些優化方案來提升整流效率、降低功耗并提高電路的穩定性。

1. 使用低正向壓降二極管

在選擇二極管時，低正向壓降的二極管是一個非常有效的優化方法。低正向壓降意味著二極管在導通時的電壓損失較小，從而提高了整體電路的效率。特別是在高電流負載的情況下，這種二極管能夠顯著減少能量損失。

2. 采用MOSFET代替二極管

傳統的橋式整流器通常使用二極管進行整流，但可以考慮使用MOSFET（場效應晶體管）來替代二極管。MOSFET的導通損耗更低，開關速度更快，從而提高了整體效率。MOSFET橋式整流器在高頻率和大功率應用中尤為有效。

3. 改進濾波設計

在濾波器的設計中，使用更大容量的電容器可以更好地平滑輸出電流，減少電壓波動。此外，使用更低等效串聯電阻（ESR）的電容器，可以減少濾波過程中的能量損耗，提高電路的效率。

4. 優化散熱設計

在高功率應用中，橋式整流器可能會產生較多的熱量，尤其是二極管和MOSFET的正向壓降會導致一定的功率損耗。因此，設計一個良好的散熱系統至關重要。使用散熱器、風扇或液冷系統等方法，能有效降低電路溫度，保持整流器的穩定性和長期可靠性。

5. 使用軟啟動電路

為了避免橋式整流器在工作初期出現過大的浪涌電流，可以采用軟啟動電路。軟啟動能夠逐步增加電流，從而減少電路中的沖擊負載，延長元件的使用壽命，并避免因瞬間大電流造成的損壞。

總結

橋式整流器在電力轉換中扮演著重要角色，尤其是在將交流電轉換為直流電的過程中，提供了一個高效且穩定的解決方案。通過選擇合適的二極管、優化濾波器設計、采用MOSFET替代二極管、改善散熱和使用軟啟動電路等優化方案，可以進一步提升橋式整流器的性能。了解這些原理和優化方法，有助于在實際應用中實現更高效、更穩定的電力轉換，確保電子設備的可靠性和性能。
