電子器件是現代科技的重要基石，它們幾乎滲透到所有現代設備中，從家庭電子產品到工業控制系統。二極管、三極管和MOS管作為三種基礎且常見的電子元件，各自具有獨特的工作原理和廣泛的應用。掌握它們的基本原理對于設計電路、故障排查以及深入理解電子系統至關重要。

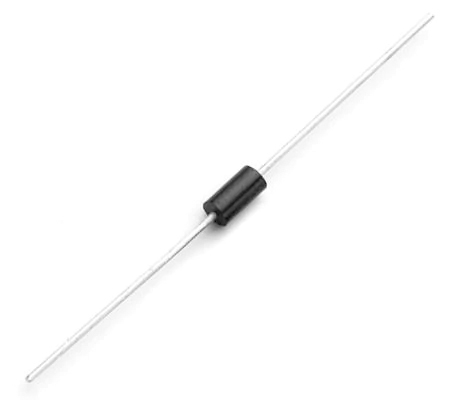

一、二極管的工作原理

二極管是一種具有單向導電特性的半導體器件，它由p型半導體和n型半導體形成的p-n結構成。p型半導體的特點是空穴較多，n型半導體則富含自由電子。當這兩種半導體材料相接時，電子會從n型區擴散到p型區，造成兩者交界面上的載流子濃度差異。此時，p-n結的交界面形成一個電場，稱為內建電場，它會阻止載流子的進一步擴散，形成所謂的“耗盡區”。

在沒有外加電壓的情況下，二極管的p-n結處于平衡狀態，此時內建電場使得擴散電流與漂移電流相互抵消，電流保持為零。但當外加正向電壓時，電場與內建電場方向相同，載流子在電場作用下開始運動，導致電流流動。這個現象被稱為正向偏置，在這種狀態下，二極管開始導通。

反之，施加反向電壓時，外部電場會加強內建電場的作用，導致幾乎沒有電流流動。然而，隨著反向電壓逐漸增大，內建電場和外加電場的作用達到某一臨界點時，會產生擊穿現象，電流急劇增大，二極管發生反向擊穿。

二極管因其單向導電特性，廣泛應用于整流、限幅以及信號調制等多種電路中。特別是在電源系統中，二極管常被用來將交流電轉換為直流電，從而為各種電子設備提供穩定的電力支持。

二、三極管的工作機制

三極管是一種三端電子元件，通常由發射極（Emitter）、基極（Base）和集電極（Collector）組成，基于半導體材料的不同類型，三極管有NPN型和PNP型之分。三極管的工作原理基于載流子在不同區域間的注入與擴散，具有電流放大作用。

三極管的發射極向基極注入載流子(例如電子或空穴)，然后穿過基極到達集電極。雖然基極和發射極之間的電流很小，但基極電流可以很大程度地影響集電極電流。因此，三極管可以放大電流。當基極電流發生變化時，集電極電流會增加，這種增加可以達到數百倍甚至更多。

三極管的工作狀態通常分為三種：放大區、飽和區和截止區。在放大區，三極管可以有效放大信號；在飽和區，三極管完全導通，集電極與發射極之間的電流幾乎不受控制；在截止區，三極管處于關閉狀態，幾乎沒有電流流動。通過控制基極電流的大小，三極管能夠在不同工作區間中調節集電極電流。

三極管廣泛用于信號放大、開關控制和電流調節等多種應用場景。它在音頻放大器、調頻調幅信號放大器以及數字邏輯電路中發揮著重要作用，是許多電子設備中的核心元件。

三、MOS管的工作原理

MOS管（即金屬氧化物半導體場效應晶體管）是廣泛應用于現代電子設備中的關鍵組件。與二極管和三極管不同，MOS管通過調節柵極電壓產生電場，從而控制半導體中載流子的流動。由于其高輸入阻抗和快速響應的特性，MOS管在數字電路和功率開關電路中得到了廣泛應用，尤其在高速處理和低功耗設計方面表現出色。

MOS管的基本結構由三個端子組成：源極（Source）、漏極（Drain）和柵極（Gate）。源極和漏極之間通過半導體材料相連，而柵極則通過一層氧化硅材料與半導體隔離。MOS管的關鍵特性在于柵極電壓的控制作用。柵極與源極、漏極之間有一層非常薄的氧化硅，柵極電壓的變化會引發電場，進而改變源極與漏極之間的導電性。

MOS管主要有兩種類型：NMOS（N型MOS管）和PMOS（P型MOS管）。在NMOS中，當柵極電壓超過一定閾值時，會在源極和漏極之間形成導電通道，使得電子能夠從源極流向漏極，電流得以流動；而在PMOS中，當柵極電壓低于某個閾值時，空穴從源極流向漏極，形成電流流動。

與三極管相比，MOS管的輸入阻抗極高，幾乎沒有輸入電流，因此其功耗遠低于三極管。同時，MOS管能夠在極高的頻率下工作，廣泛應用于集成電路、數字電路和功率管理系統。

總結

二極管、三極管和MOS管是三種基礎且重要的電子元件，它們各自具有獨特的工作原理和廣泛的應用。二極管的單向導電特性使其在電源整流和信號限幅中發揮重要作用；三極管的電流放大效應使其成為信號處理中的關鍵組件；而MOS管憑借其高輸入阻抗和快速開關特性，成為了現代數字電路和功率管理中的核心元件。
