橋式整流器是一種常見的電子電路，用于將交流電轉換為直流電，其中二極管起著關鍵作用。正確選擇二極管不僅可以提高整流效率，還能增強電路的長期穩定性。本文將詳細解析橋式整流電路中二極管選型的關鍵要點和參數。

一、二極管選擇的重要因素

1. 最大阻斷電壓

橋式整流電路中的二極管必須能夠承受輸入交流電壓的峰值。為了防止因反向電壓過高而導致二極管損壞，其最大反向電壓應高于交流電壓的峰值。通常建議選擇最大阻斷電壓約為峰值電壓兩倍的二極管，以確保安全。例如，對于220V交流電源，其峰值電壓約為310V，因此建議選用最大阻斷電壓至少為600V的二極管。

2. 正向電流容量

正向電流容量是指二極管在導通狀態下所能承受的最大電流。橋式整流電路中的二極管需要承載全部的負載電流，因此在選擇時，應確保其正向電流容量大于電路的實際負載電流。為提高電路的可靠性，建議選擇正向電流容量為負載電流1.5倍的二極管。

3. 反向恢復特性

在高頻應用中，二極管的反向恢復特性至關重要。反向恢復時間越短，二極管在高頻整流電路中的性能就越優異，能夠更有效地降低損耗并提高整流效率。對于頻率較高的電路，為減少功耗并降低電路損耗，推薦選用快速恢復二極管或肖特基二極管。

4. 正向電壓降

當二極管導通時，會發生電壓下降并消耗電能。肖特基二極管的正向壓降一般為0.6V至0.7V，而在低壓大電流電路中，肖特基二極管的正向壓降較低，約為0.2V至0.4V。由于正向壓降對效率影響較大，應優先選擇壓降較小的二極管。

5. 功耗與散熱要求

整流過程會產生熱量，因此二極管的功耗與散熱能力直接影響電路的穩定性。對于大功率電路，需要選用散熱性能好的二極管，并提供合適的散熱器。

二、二極管類型選擇

1. 傳統硅整流二極管

傳統硅整流二極管是橋式整流電路中最常用的類型，用于中低頻應用。它們具有較高的阻斷電壓和優異的溫度穩定性，是傳統整流電路的理想選擇。

2. 肖特基二極管

肖特基二極管具有非常低的正向壓降和非常快的反向恢復時間，適合高頻應用和對效率要求高的場景。但需要注意的是，由于它們的阻斷電壓較低，因此在高壓應用中應謹慎選擇。

3. 快速恢復二極管

快速恢復二極管專為高頻電路設計，具有較短的反向恢復時間，因此廣泛應用于開關電源和逆變器。

4. 高壓整流二極管

高壓整流二極管適用于高壓環境，可承受高反向電壓。它們通常用于工業電力和通信設備。

三、選型實例分析

假設輸入電壓為110V交流，采用橋式整流電路設計時，其交流峰值電壓約為155V。因此，二極管的最大反向電壓需選擇至少300V。若負載電流為0.5A，可選擇正向電流額定值為1A的二極管，例如常見的硅整流二極管1N4007。

四、選擇注意事項

1. 環境溫度對二極管性能的影響

隨著環境溫度的升高，二極管的額定功率會降低。因此如果在高溫環境下使用，應該選擇額定參數較高的二極管。

2. 二極管參數冗余設計

為了提高電路的可靠性，建議在選擇時對二極管的主要參數留有一定的冗余度。例如選擇標稱值的1.5倍作為阻斷電壓和正向電流參數的設計標準，可以有效延長電路的壽命。

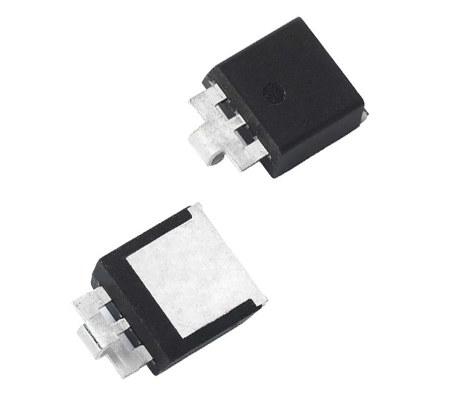

3. 封裝選擇

根據電路板的空間和散熱需求，應選擇合適的二極管封裝類型。例如，對于低功率應用，可選用SMD封裝的二極管；而對于高功率應用，則應選擇插入式封裝的二極管，并配備散熱器以增強散熱效果。

總結

在橋式整流電路的設計中，二極管的選擇對電路的整流效果和穩定性起著關鍵作用。通過綜合考慮電流、反向恢復時間等參數，并結合具體應用需求選擇合適類型的二極管，可以顯著提升電路的效率和可靠性。對于某些特殊應用，還需根據環境條件和電路特性進行優化設計，以確保整流效果和電路的長期穩定運行。
