反極性保護二極管是任何電路設計中不可忽視的重要組件，特別是在需要保護電路免受反電源極性造成的損壞的情況下。反極性保護二極管的選擇和連接方法非常重要。雖然比較簡單，但需要深入了解其工作原理和連接方式，以確保電路穩定可靠。本文詳細介紹了如何選擇和連接防反極性二極管以提高電路保護的有效性。

一、了解阻塞二極管的基本工作原理

二極管具有單向導電性，這是其作為阻塞二極管應用的基礎。具體來說，如果二極管的陽極連接到正電壓，陰極連接到負電壓，則二極管將導通，電流將流過電路。當電源反接時，二極管的陽極連接到負電壓，陰極連接到正電壓。在這種情況下，二極管會關閉，阻止電流流動。這一特性使得二極管成為理想的元件，可以有效防止由于反向電流接入而導致電路損壞。

反極性二極管通常用于電源輸入端，以防止電路在極性反轉時短路或過熱，并避免反向電流造成的損壞。在這種配置中，二極管可以有效地阻止反向電流進入電路，保護后端設備免受損壞。

二、選擇防反極性二極管的注意事項

選擇合適的防反極性二極管，不僅關系到電路的保護效果，而且直接影響到電路的穩定性。選擇反極性保護二極管時需要考慮的重要事項是：

1. 最大正向電流 (IF)

反極性保護二極管的最大正向電流額定值必須與電路的實際需求相匹配。在選擇二極管時，需特別關注其最大正向電流值，確保其大于或等于電路中可能流過的最大電流。如果二極管的電流容量不足，可能導致二極管損壞或電路不穩定，影響整個電路的正常運行。

2. 反向電壓（VR）

反向電壓是二極管在反向電壓模式下可以承受的最大電壓。對于有反極性保護的電路，二極管的阻斷電壓必須大于電源電壓，以便在電源反接時二極管不會因過高的阻斷電壓而損壞。

3. 恢復時間和開關速度

在一些高速電路中二極管的恢復時間和開關速度也非常重要。選擇時必須考慮電路的響應速度，以便二極管能夠快速響應并及時改變狀態，提供有效的保護。

4. 工作溫度范圍

二極管的工作溫度范圍必須與實際電路環境相匹配。高溫環境會影響二極管的性能。因此，為了保證穩定工作，需要選擇能夠適應溫度波動的二極管。

三、反極性保護二極管的常見連接方式

反極性保護二極管的連接方式一般分為串聯和并聯，其中串聯是最常見的。

1. 串聯方法

串聯是連接阻塞接觸二極管最常用的方法。在這種配置中，二極管的陽極連接到電源的正極，陰極連接到負載的正極。如果電源正向連接，二極管將導通，電流將流過負載。相反，如果電源反轉，二極管就會阻斷并阻止電流流動，從而保護電路免受反向電流的影響。

2. 并聯方法

在特殊情況下也可以使用并聯。此時二極管的陽極連接電源的正極，陰極連接負載的正極。當電源極性反轉時，二極管是更常見和實用的反極性保護解決方案，因為在大多數情況下它們可以以串聯方式輕松有效地實現電源反接保護功能。

四、如何優化阻塞二極管的使用

除了正確選擇和連接阻塞二極管外，還可以考慮其他幾點，以進一步提高電路的穩定性和可靠性：

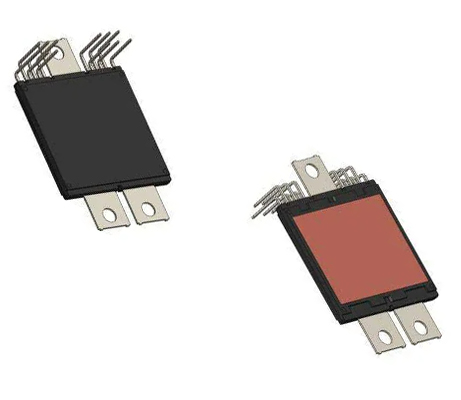

1. 選擇合適的封裝

二極管的封裝形式直接影響散熱性能和電路穩定性。對于大功率電路，選擇正確的封裝形式可以有效降低功率損耗，提高整體電路的效率。

2. 與限流電阻一起使用

在某些應用中，使用反極性保護二極管和限流電阻將為電路提供額外的保護。限流電阻有效限制了電流幅值，避免了過流。

3. 應根據電源類型選擇二極管

針對不同的電源類型（交流電源、直流電源等），選擇二極管時應考慮電源的特性。例如，直流供電二極管可能需要更高的阻斷電壓能力，而交流供電二極管可能需要額外的電壓穩定能力。

4. 測試和驗證

電路設計完成后，測試并驗證阻塞二極管是否有效。模擬電源反接，檢查電路是否正常工作，觀察二極管是否能阻斷反接。

總結

雖然反極性保護二極管的選擇和連接相對容易，但為了確保對電路進行有效的保護，必須根據電路的要求仔細選擇合適的二極管，并使用適當的連接方法。選擇二極管時，應重點關注載流能力、阻斷電壓能力和恢復時間等重要參數。進行連接時，串聯方法通常是最可靠的。這些方法可以有效提高電路的保護能力，避免電源反接造成的損壞，為電路提供了強大的安全屏障。
