晶閘管（SCR，Silicon Controlled Rectifier）在電力電子領域中被廣泛應用，主要用于整流、調功及開關控制等場合。根據其關斷特性的不同，晶閘管可分為普通晶閘管（SCR）和快速晶閘管（Fast SCR）。關斷時間是衡量晶閘管性能的重要指標之一，它決定了器件能否在高頻應用場景中穩定運行。

一、關斷時間的基本概念

關斷時間指的是晶閘管從導通狀態完全恢復到阻斷狀態所需的時間。在此過程中，晶閘管內部載流子需要重新復合并消散，直到無法再維持導通狀態。較短的關斷時間意味著器件可以在更高的頻率下工作，因此對于高頻應用來說，這是一個至關重要的參數。

二、普通晶閘管的關斷時間特性

普通晶閘管的關斷時間較長，通常在幾微秒（µs）到幾十微秒之間，具體取決于器件的設計和工作環境。其關斷過程主要受以下幾個因素影響：

1. 載流子存儲效應

在普通晶閘管導通時，大量的載流子被注入到基區。當關斷信號施加后，這些載流子需要一段時間才能復合或擴散出去，導致關斷時間較長。

2. 電流下降速率

普通晶閘管的電流下降速率較低，因為它依賴于外部電路的自然電流衰減。如果下降速率過快，可能會導致器件無法完全關斷，甚至產生反向恢復電流，影響電路的穩定性。

3. 應用領域

由于關斷時間較長，普通晶閘管通常被應用于低頻、大功率控制場合，如整流電路、交流調壓器、電機控制及電力調節等領域。

三、快速晶閘管的關斷時間特性

快速晶閘管專門針對高頻應用進行了優化，使其關斷時間大幅縮短，一般可低至幾百納秒（ns）到幾微秒（µs）。這種性能上的提升主要得益于以下設計優化：

1. 特殊摻雜工藝

快速晶閘管在制造過程中采用了優化的摻雜工藝，使載流子壽命更短，從而減少了存儲效應，提高了關斷速度。

2. 低電荷存儲設計

該類型晶閘管通常具有更薄的基區，使得少子存儲量減少，從而加快了載流子復合速率，提高了關斷能力。

3. 更快的電流下降能力

快速晶閘管可以承受更高的di/dt（電流變化率），這意味著它在短時間內能夠快速關斷，而不會出現明顯的反向恢復電流問題。

4. 適用于高頻開關應用

由于其快速關斷能力，快速晶閘管廣泛應用于需要高頻切換的電力電子設備，如開關電源、UPS系統、逆變器等。

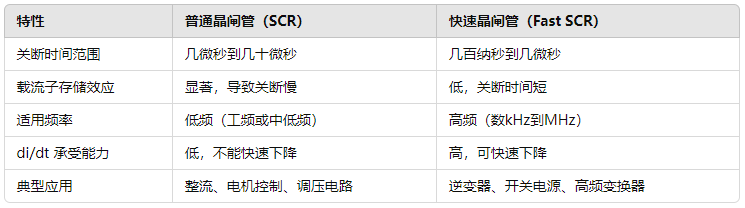

四、普通晶閘管與快速晶閘管的關斷時間對比

五、影響關斷時間的其他因素

除了晶閘管自身的結構和材料因素外，外部電路的配置和工作環境也會影響關斷時間。例如：

- 輔助關斷電路：在某些應用中，可以引入RC緩沖電路或額外的反向偏置電壓，幫助普通晶閘管更快關斷。

- 工作溫度：高溫會影響載流子的復合速率，從而延長關斷時間，因此散熱設計至關重要。

- 電流幅值：高電流工作狀態下，普通晶閘管的關斷時間往往更長，而快速晶閘管的影響相對較小。

結論

普通晶閘管與快速晶閘管在關斷時間上的差異使得它們適用于不同的應用場景。普通晶閘管因其較長的關斷時間，適用于低頻大功率應用，如電機控制、電網整流等。而快速晶閘管由于其更短的關斷時間和更高的電流變化承受能力，廣泛用于高頻應用，如開關電源和逆變器等。選擇合適的晶閘管，需要根據實際應用的頻率要求、功率水平及成本因素綜合考慮。
