MOS管在開關電源中的重要性不容忽視，控制功率轉換的核心部件。當MOS管出現故障時，不僅影響電源的正常工作，特別是過充時，解決MOS管的過充問題成為開關電源研發和故障排除的重要組成部分。本文詳細講解了開關電源減載中MOS管過充的原因。

一、什么是MOS管過載？

在開關電源中，MOS管起到開關的作用，控制電源的通斷和電能的轉換。MOS管過充一般發生在開關電源快速開關時。當電壓尖峰超過MOS的耐壓值時，會出現短暫的電壓尖峰或過沖，一般只持續1~2秒。這會導致MOS管失效并損壞電源和其他關鍵部件。

二、MOS管過充的原因

MOS管過充的原因有很多，但最常見的原因是光耦電源電阻取值不正確。采用光耦發送反饋信號，保證輸出電壓穩定。如果電阻值選擇不正確，例如太小，光耦將無法接收足夠的電流，從而導致反饋信號異常。

三、MOS管電壓過沖實用處理技巧

為避免MOS管過充，可采取以下有效措施：

1. 調整光電耦合器電源電阻。光耦電源電阻的選擇對于電源設計非常重要。一般來說，光耦電源電阻值的標準范圍是針對輸出電壓較低的電源（例如48V、67V）。為了保證光耦接收到足夠的電流，應選擇10kΩ或更大的電阻。如果阻值太小，光耦供電不足，MOS管可能會過充。例如，在調試67V輸出的開關電源時，發現原電路中光耦電源的電阻為1kΩ，忽略計算和測試后，會造成比MOS管更嚴重的過充。

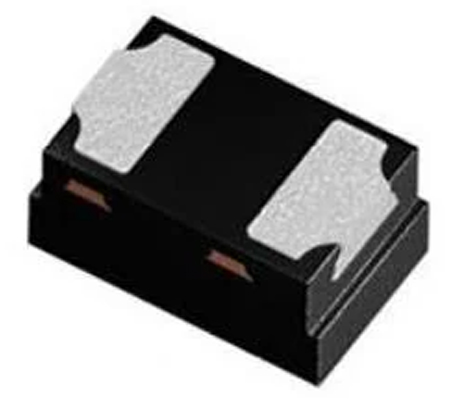

2. 增加保護裝置，進一步降低MOS管過充的風險。它與光耦電源電路串聯，避免輸出電壓波動過大，使光耦電源電壓穩定。同時可以在MOS管輸入端加一個TVS二極管進行吸收。

3. PCB布局優化。PCB布局在電源電路及其周圍電容的設計中起著重要作用。MOS管應盡量減少，以避免電壓尖峰。另外，應采用合適的濾波器件，縮短高頻電流的路徑，減少電磁干擾對MOS管的影響。

四、修改后的效果

用上述方法調整后，MOS管波形得到很大改善。在220VAC輸入條件和穩壓電源下，MOS管的峰值電壓從之前的610V降低到540V左右的電壓，處于安全范圍內，并且MOS管也可以在264VAC輸入條件下工作。除了添加保護器件外，還應該注意電源工作環境的溫度對MOS管的影響。MOS管在高溫環境下很容易損壞，因此設計時必須考慮散熱問題。另外，電路設計時必須留有足夠的余量，以考慮到負載突然變化的可能性，應對負載波動的電流影響，避免使用MOS管。

五、結論

雖然此問題經常發生，但通過適當的調試和設計優化，增加保護器件和優化電路板可以有效避免過充現象，保證電路的穩定性和安全性。如果您在調試過程中遇到類似問題，以上技巧將為您提供理想的解決方案。同時，在設計過程中必須不斷關注環境和負載的變化，以保證電源的長期可靠運行。
