MDD整流管(如肖特基二極管和超快恢復二極管等)因其快速開關特性和低正向壓降而廣泛應用于各種電力電子設備中，尤其是開關電源、功率因數校正(PFC)電路和逆變器等電路。然而，由于這些電路使用高頻、高功率，整流管經常會出現散熱問題。如果不正確管理，過高的溫度會降低其性能，甚至可能會導致熱失效。因此，為了提高整體電路的效率并延長設備的使用壽命，對整流管的散熱設計至關重要。

一、 整流管散熱管理的重要性

高效率的整流管不僅產生穩定電流。而且也產生熱量。這些熱量主要來自以下因素：

- 正向導通損耗：當正向電流通過整流管時，它會與正向壓降(VF)產生功耗，其公式為P_F=IF×VF。盡管MDD整流管的正向壓降較低，但仍不可忽視。

- 反向恢復損耗：當整流管從導通狀態切換至截止狀態時，存儲在二極管中的電荷會被釋放，導致能量損失，形成反向恢復損耗。

- 漏電流損耗：在高溫條件下，反向漏電流（IR）會導致額外的能量損失。

這些損耗會導致器件結溫迅速升高，因此有效的散熱管理不僅能提升整流管的工作效率，還能避免因過熱造成的性能下降和失效。

二、優化散熱的關鍵技術

1. 選擇適合的封裝和散熱結構

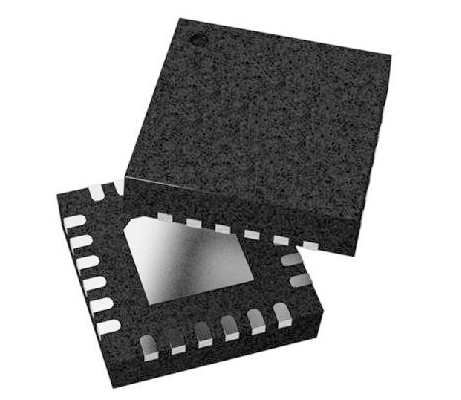

封裝類型直接影響整流管的熱傳導性能。選擇低熱阻的封裝類型有助于提高器件的散熱能力。常見的封裝包括TO-220、TO-247等，這些封裝具備較好的散熱性能，可以有效降低器件的工作溫度。

此外，為了增強散熱效果，可以通過增加散熱片或加裝導熱硅脂來改善熱傳導。導熱材料有助于降低熱阻，確保熱量能夠迅速從器件內部傳導到散熱器上，從而提高散熱效率。

2.  PCB設計優化

PCB布局的合理性對整流管散熱有著直接的影響。增大銅箔面積，特別是在整流管的陽極和陰極端，能夠有效地提升導熱性能。銅箔厚度的增加（例如從1oz增至2oz）能夠顯著降低熱阻，從而提高散熱能力。

另外，增加散熱過孔的數量，連接PCB的頂層和底層銅箔，能有效地促進熱量的傳導。合理的布局能夠防止熱源過于集中，減少局部過熱的風險，并幫助空氣流動，促進散熱。

3. 強制冷卻技術

在高功率應用場合，光靠自然散熱往往難以滿足需求，此時可以通過強制冷卻的方式提高散熱效果。風冷散熱是一種常見的方式，通過風扇加速空氣流動，迅速帶走器件周圍的熱量。液冷散熱則適用于更高功率的設備，例如大功率逆變器或工業設備中，液冷系統能夠有效地將熱量傳導到冷卻介質中，從而實現更為高效的散熱。

4. 選擇低VF、低IR的高效整流管

選擇低正向壓降（VF）和低反向漏電流（IR）的整流管可以顯著減少熱量的產生。低VF的整流管會產生較少的導通損耗，而低IR能夠降低高溫下的漏電損耗，減少因溫度升高導致的能量浪費。

例如，肖特基二極管的VF通常較低（大約0.4V），相比普通整流二極管，其導通損耗較低。SiC碳化硅二極管的VF更低（約1.3V），有助于進一步減少能量損耗。

三、案例分析：如何解決PFC電路中的過熱問題

在某服務器電源的PFC級電路中，使用UF5408超快恢復二極管時，結溫曾達到140°C，影響了系統的穩定性。為解決這一問題，采取了以下優化措施：

- 將原有的UF5408二極管更換為SiC碳化硅二極管（如C3D10060A），這能顯著減少反向恢復損耗。

- 在PCB設計中，增加了散熱過孔，優化了銅箔散熱路徑。

- 使用TO-247封裝并加裝鋁制散熱片，以改善熱傳導性能。

優化后的系統結溫降低至95°C，大大提高了系統的穩定性和可靠性。

四、散熱設計的選擇和推薦

為了確保高效的散熱管理，建議在設計過程中采用以下措施：

- 選擇低VF、低IR的整流管：如肖特基二極管或SiC碳化硅二極管，可以顯著降低功耗，減少熱量的產生。

- 使用低熱阻封裝：如TO-220、TO-247封裝，并與散熱片、導熱材料配合使用。

- 優化PCB設計：增大銅箔面積，增加散熱過孔，提升熱量傳導效率。

- 采用風冷或液冷散熱方案：對于高功率應用，使用風冷或液冷散熱系統能有效避免過熱失效。

通過這些技術手段的合理搭配，不僅能提高MDD整流管的散熱性能，還能延長整流管的使用壽命，提高電源系統的效率和穩定性。工程師在設計時應根據應用環境、功率損耗和散熱需求，綜合考慮各項設計因素，確保整流管長期穩定運行。
