電力系統的安全穩定運行離不開可靠的電源保護，而電源保護的接線方法直接關系到保護裝置的精度和響應速度。電源保護的接線方法有多種，但主要分為完全星形接線法和不完全星形接線法兩種。本文對這兩種流行的接線方式的特點和應用場景進行了詳細分析，幫助讀者更好地了解如何選擇合適的保護方式。

一、全星形接線方式

全星形接線方式，又稱三相三繼電器接線方式，是電力保護中最常用的接線方式。該模式下，三個電流互感器依次對應三個電流繼電器，形成星形結構。繼電器觸點并聯，形成邏輯"OR"回路。這意味著繼電器的動作可以觸發整個保護裝置的動作。

1. 全面保護：全模壓接線系統，可防止三相短路、兩相短路、單相接地故障等多種故障。該方法提供全面的電流保護，保證的安全穩定。

2. 高靈敏度：三個繼電器共同參與保護作用，保證高靈敏度，對干擾能夠快速響應。

3. 接線系數恒定：無論發生什么錯誤，這都是完美的星形連接。各方式接線系數均為1，保護性能穩定可靠，受故障類型影響較小。

4. 適用情況：全星形連接方法主要用于星形點直接接地的系統，特別是星形點直接接地時的相間短路和單相對地短路保護。如果接地，單相接地故障會導致較大的短路電流，全星形接線可以有效檢測到此信號并及時采取適當的保護措施。

二、不完全星形接線

不完全星形接線，也稱為兩相二繼電器接線法或二相一繼電器接線法，根據具體實現而定。這種接線方法僅將兩個電流互感器連接到兩個或一個功率繼電器。

1. 相間保護：不完全星形接線系統主要用于防止相間短路故障。適用于兩相短路和三相短路，并能有效保證相位誤差。

2. 單相接地保護的局限性：不完全星形接線系統對單相接地短路保護有一定的局限性。如果該相發生單相對地短路，保護裝置可能無法準確檢測到故障。

3. 恒定接線系數：在不完全星形接線方案中，各種相間短路故障時接線系數為1，因此該接線方案在相間短路時保護性能穩定可靠。

4. 適用情況：不完全星形接線法廣泛應用于63kV以下的不接地星形點系統，如工廠、煤礦等。由于星點不接地，單相接地短路的短路電流較小。不完全星形接線系統不需要保護單相接地故障，可以滿足相間保護的要求。

三、選擇接線方式時的注意事項

在實際工程中，選擇電源保護的接線方式時，應仔細考慮系統接地方式、保護靈敏度要求、可靠性等因素。對于中性點直接接地的系統，全星形接線方案提供了全面的保護，適用于高靈敏度和高可靠性要求的場景。對于中性點不接地的系統，不完全星形接線方案避免了復雜的單相接地保護，同時有效防止相間短路。

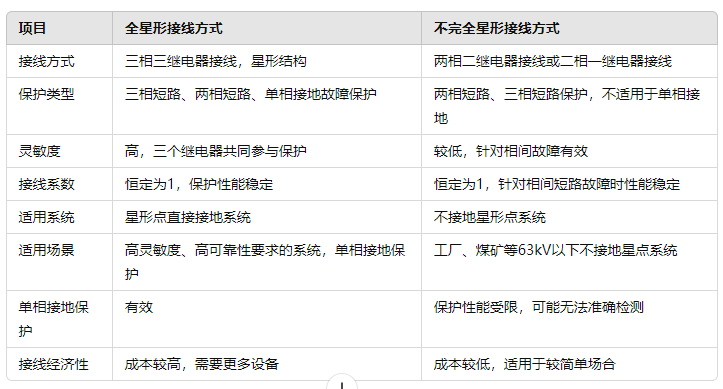

四、兩大接線方式的對比

電源保護接線方式決定了電源系統的安全性和容錯能力。全星形接線方案適用于星點接地系統，保護全面，靈敏度高，接線系數恒定。不完全星形接線方案主要基于相間故障保護，適用于不接地星點系統。接線方式的選擇和設計對于保證電力系統安全穩定運行具有重要意義。
