壹芯微作為國內專業生產二三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分享一些知識或者客戶的一些問題,今天我們分享的是,9012三極管引腳圖參數與工作原理,請看下方

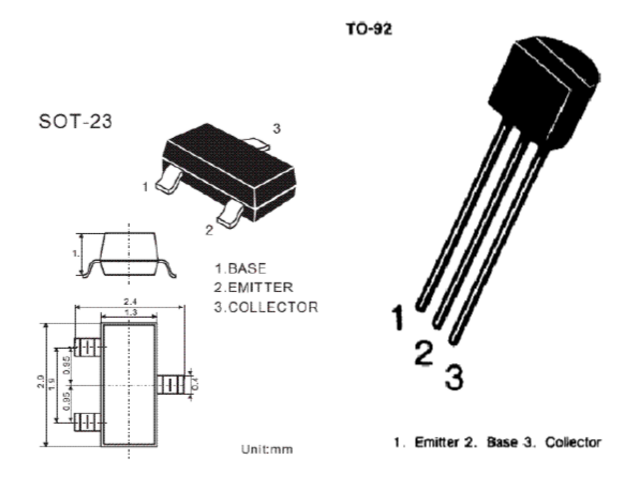

三極管9012引腳圖?9012管腳圖?與參數資料、引腳實物圖片?

9012是一種最常用的普通三極管。??

它是一種低電壓,大電流,小信號的PNP型硅三極管

集電極電流Ic：Max?-500mA

集電極-基極電壓Vcbo：?-40V

工作溫度：-55℃?to?+150℃

和9013（NPN）相對

主要用途：?? o?開關應用??o?射頻放大

首先三極管是由兩個P-N結夠成，9012三極管就是兩頭是N型，中間是P型。N端為電子端，P端為空穴端 在制造三極管時，要把發射區的N型半導體電子濃度做的很大，基區P型半導體做的很薄，當基極的電壓大于發射極電壓（硅管要大0.7V，鍺管要大0.3V）而小于集電極電壓時，這時發射區的電子進入基區，進行復合，形成IE；但由于發射區的電子濃度很大，基區又很薄，電子就會穿過反向偏置的集電結到集電區的N型半導體里，形成IC；基區的空穴被復合后，基極的電壓又會進行補給，形成IB

測判三極管的口訣

三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，壹芯微總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴。
