整流二極管在電子電路中發揮著重要作用。它們通常用于將交流電轉換為直流電，廣泛應用于電源管理、信號整流等領域。二極管的性能與封裝類型密切相關。選擇正確的封裝不僅可以提高器件的可靠性和穩定性，還直接影響器件的運行效率。本文詳細介紹了影響整流二極管性能的外殼類型，并提供了外殼選擇的實用指南。

一、整流二極管外殼類型概述

外殼類型是影響整流二極管工作性能的重要因素之一。外殼的散熱、電氣性能、尺寸、制造成本等各不相同。封裝設計中必須考慮整流二極管。封裝類型決定了二極管的應用環境、功率要求和成本預算。因此，了解不同封裝類型的特性可以幫助您為您的特定應用場景選擇最佳的二極管。

整流二極管的常見封裝類型包括DO-41、DO-15、DO-201、SMA和SMB。這些封裝形狀在功能和應用重點上有所不同，適應不同的性能要求和電路特性。

二、DO-41封裝：低功耗應用的首選

DO-41封裝是整流二極管最常見的封裝。由于體積小、價格低廉而受歡迎。典型的玻璃外殼設計提供了簡單的DO-41。該封裝通常適用于低功耗應用，例如信號整流、弱電電源及部分通訊設備。

DO-41封裝在熱性能方面不如其他封裝類型，但其簡單性和易于量產的特點使其仍然是許多低功耗設備的首選。玻璃封裝材料具有一定的絕緣性，可以有效防止短路等故障的發生。

三、DO-15封裝：中等功率應用的理想選擇

DO-15封裝比DO-41稍大，通常用于中等功率應用。與DO-41相比，DO-15可以傳輸更大的電流，這就是它在汽車電路和電池充電系統中被廣泛使用的原因。它具有比DO-41更高的散熱能力，適用于需要更高功率輸出的應用。

DO-15封裝的主要優勢在于它擁有中等尺寸，并且能夠提供更強的電流處理能力，可以有效散發二極管在工作過程中產生的熱量，從而延長器件的壽命。

四、DO-201封裝：大功率應用的值得信賴的選擇

DO-201封裝通常用于需要大功率傳輸?shù)膽茫ù蠊β收髌鳎邕m用于轉換器和高性能電源。與DO-41和DO-15相比，DO-201封裝具有更佳的散熱性能，可以有效處理更大的功率負載。它具有更大的外殼和金屬端子設計，使二極管能夠承受更高的工作溫度。

DO-201封裝廣泛應用于工業控制設備、汽車電氣系統和其他需要高功率轉換的設備。其主要優點是提供穩定的工作性能和較長的使用壽命，特別適合高應力的工作環境條件。

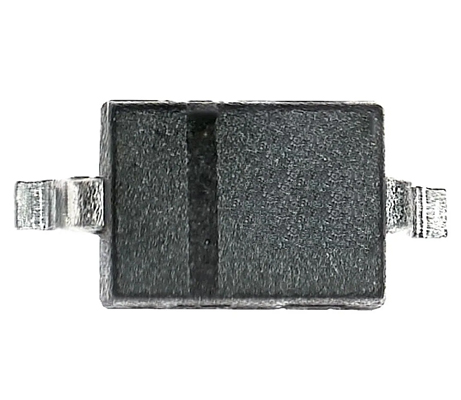

五、表面貼裝封裝（SMD封裝）

隨著電子設備變得越來越小，表面貼裝（SMD）正在成為一種趨勢。SMD封裝的整流二極管比傳統引線封裝具有許多優勢，特別是在體積和生產效率方面。SMD封裝的二極管廣泛用于手機、筆記本電腦、家用電器和其他消費電子產品。

在SMD封裝中，二極管通過焊接直接附著在PCB表面上，省去了傳統封裝方法所需的復雜引線設計，大大提高了生產效率并降低了制造成本。缺點是散熱性能比較差。高性能應用需要特別注意熱管理。

六、如何選擇合適的封裝類型

選擇合適的封裝類型需要綜合考慮多種因素。首先，根據電路的功率要求選擇合適的封裝。在外形尺寸方面，對于低功耗應用可以選擇小型封裝如DO-41，而對于高功率應用則更適合高功率封裝如DO-201。其次需要考慮散熱問題。封裝的散熱能力直接影響二極管的工作穩定性。因此，對于高性能應用，應優先選擇散熱性能更好的封裝類型。

此外，封裝尺寸和成本也是重要的選擇因素，取決于性能和散熱。對于需要緊湊設計和節省成本的應用來說，SMD封裝無疑是最佳的選擇。最后，需要根據電路的使用環境，選擇具有合適抗干擾性和絕緣性的外殼。

總結

整流二極管的封裝類型對其性能和應用有很大的影響。通過對常見封裝類型的比較分析可以發現，不同的封裝形式在功耗、散熱性能、成本控制等方面各有優缺點。了解這些封裝類型的特點，并根據實際要求選擇最優的封裝方法，可以大大提高您的電路的可靠性和性能。選擇正確的封裝不僅是保證整流二極管穩定工作的重要步驟，而且可以保證電路的穩定性。提高整體系統性能和壽命。
