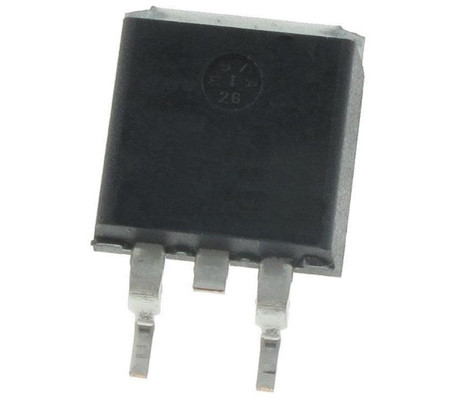

肖特基二極管因其低正向壓降和快速開關速度而廣泛應用于高效電源、無線通信系統和電力電子領域。然而，盡管具有許多優點，功率損耗仍然是性能評估中的一個重要指標。為了優化電路設計并提高系統性能，了解影響肖特基二極管功耗的因素和有效的測試技術非常重要。本文詳細介紹了影響肖特基二極管功率損耗的主要因素，并介紹了一些常用的測試方法。

一、 影響肖特基二極管功率損耗的因素

1. 正向壓降

正向壓降是肖特基二極管功率損耗的主要原因之一。肖特基二極管的正向壓降比普通硅二極管低，通常為0.2V至0.4V，但當大電流流過時，正向壓降增大，功率損耗增大。因此，選擇合適的二極管模型并優化電流工作范圍可以有效降低正向損耗。

2. 阻斷延遲時間

肖特基二極管的反向恢復時間很小，但根據應用的不同，可能會發生由于反向電流泄漏或反向擊穿而造成的損失。特別是在高頻電路中，如果電源中存在嚴重的反向漏電流，可能會增加功率損耗。因此，選擇時還必須考慮二極管的阻斷特性（如反向電流和反向延遲時間）。

3. 工作頻率

肖特基二極管由于其快速開關特性，適合在高頻應用中使用。然而，當工作頻率超過一定閾值時，就會出現二極管寄生電容效應（例如，結電容顯著增大，這會增加開關損耗；因此，工作頻率設計時必須適當控制，以避免不必要的功率損耗）。溫度對肖特基二極管的性能有顯著影響。隨著溫度升高，肖特基二極管的正向壓降逐漸增大。因此，在實際應用中，正確的熱設計是避免與溫度相關的性能損失的關鍵，學習有效的測試方法也非常重要。

二、 常用的測試技術

1. 測量正向壓降

使用萬用表的二極管測試模式可以輕松測量正向壓降。將二極管置于正向電壓條件下，并使用萬用表測量正向壓降。對于肖特基正向壓降正常情況下，二極管兩端的電壓應在0.2V至0.4V之間。該值可以間接反映二極管的功耗。對于大電流條件下的測量，可以使用示波器進行高精度測量，以獲得更準確的正向電壓數據。

2. 反向電流和反向延遲時間的測量

反向特性測試通?？梢酝ㄟ^施加反向電壓并測量反向電流來評估。肖特基二極管要求阻斷電壓電流盡可能低。否則會造成不必要的電力損失。對于高頻應用，可以使用頻率響應測試來確定反向恢復時間，并確保二極管不會因反向恢復而遭受額外損耗。

3. 高頻測試

對于高頻應用中的肖特基二極管，寄生電容對功率損耗的影響不容忽視。要測試這種效果，可以使用頻譜分析儀或示波器進行高頻響應測試，以測量二極管在不同頻率下的性能。通過調整工作頻率，您可以觀察寄生電容的變化，并評估該變化對功率損耗的具體影響。

4. 溫度測試

要測試溫度對肖特基二極管功耗的影響，請將二極管暴露在各種溫度條件下并測量正向壓降和反向電流的變化。通過監控溫度和二極管功率，您可以模擬真實工作環境中的功率損耗。如果溫度過高，二極管的正向壓降會顯著增加，反向漏電流也會增加，導致總功率增加，損失加大。

總結

肖特基二極管功耗受許多因素影響，如正向壓降、反向恢復時間、工作頻率和溫度。通過準確測量這些參數并掌握相應的測試，您可以有效優化電路設計的功能、降低功耗并提高系統效率。在實際應用中，選擇正確的肖特基二極管，結合適當?shù)臏y試方法，可以顯著提高電子系統的性能和可靠性。因此，工程師在設計時，使用肖特基二極管時必須注意控制功耗，以確保其在高效電路中穩定工作。
