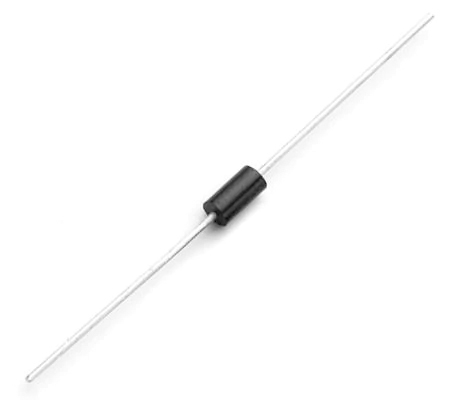

在電子電源設計中，穩壓二極管常被用于對電壓進行簡單有效的穩壓控制，而要確保它的正常工作并避免因電流過大而損壞，限流電阻的配置便成為核心要素之一。合理的電阻值不僅關系到穩壓電路的性能，還影響整體電路的效率與可靠性。

一、限流電阻的基本作用解析

在穩壓二極管構成的電壓穩定電路中，限流電阻并非簡單限制電流，它還承擔著調節負載變化時電壓響應速度的作用。其主要功能體現在以下幾個方面：

1. 控制流經穩壓二極管的電流，使其工作在安全范圍，避免因過流燒毀器件。

2. 分擔輸入電壓與穩壓值之間的電壓差，將多余的能量以熱量形式耗散。

3. 降低輸入電源的紋波影響，使輸出電壓更加平穩。

4. 在輕載或空載狀態下提供必要的導通電流，保持穩壓二極管處于工作狀態。

5. 當負載短路或輸入電壓異常時，限制電流沖擊，起到初級保護作用。

二、限流電阻計算公式詳解

工程中最常用的電阻值計算公式如下：

R = (Vin - Vz) / Iz

其中，Vin 為輸入電壓，Vz 為穩壓管的穩壓電壓，Iz 是通過穩壓管的最小維持電流或預計工作電流。此公式是理想條件下的估算，實際中還需考慮負載電流與最大輸入電壓的浮動范圍。

例如，當輸入為12V，使用穩壓值為5.1V的二極管，期望穩壓電流約為20mA，則限流電阻為：

R = (12 - 5.1) / 0.02 = 345Ω

此值可選擇標準值 330Ω 或 360Ω，并進一步根據應用場景調優。

三、電阻功率容量選擇標準

限流電阻除了阻值要合適，其額定功率容量也不容忽視。其功耗可通過下式計算：

P = (Vin - Vz) × Iz

或使用 P = I² × R 的形式。為保證電阻在長期工作中不會因溫升過高而損壞，通常建議額定功率值選擇為計算值的 1.5~2 倍。例如，上述例子中功率消耗為：

P = (12 - 5.1) × 0.02 = 0.138W

可選用 0.25W 或更高等級的金屬膜電阻以提升可靠性。

四、實際應用中需要注意的設計細節

1. 電阻精度：選擇1%或更小容差的電阻可提高電壓調節精度。

2. 溫漂控制：選用低溫度系數器件，可減少因環境溫度變化帶來的穩壓波動。

3. 安裝布局：限流電阻靠近穩壓二極管布局，有助于響應快速穩定。

4. 散熱設計：對于電流較大或輸入電壓偏高的應用，應考慮電阻器件的散熱通道，如加裝散熱銅箔或使用功率電阻。

5. 噪聲干擾：在高頻應用場合下，應考慮使用低噪聲特性的電阻，并優化PCB走線，防止引入干擾。

五、穩壓電路中限流電阻的實戰案例

設某項目要求為：輸出電壓5.1V，最大輸入12V，負載電流為80mA，采用穩壓二極管配合限流電阻進行電壓穩定設計。目標是兼顧穩壓精度、效率與成本。

計算阻值：

R = (12 - 5.1) / 0.08 = 86.25Ω，選用82Ω或91Ω標準值均可。

計算功率：

P = 0.08² × 82 = 0.524W，推薦選用1W金屬膜電阻，確保運行溫升在可控范圍內。

此類設計可廣泛應用于低功率LED恒壓驅動、電池充電保護、微控制器穩壓輸入等場合，方案簡單，調試方便。

總結

穩壓二極管本身雖然結構簡單，但要充分發揮其性能，限流電阻的計算與選型尤為關鍵。合理的阻值控制電流，合適的功率容量避免器件過熱，優質的選型習慣更能保障電路的穩定性與壽命。
