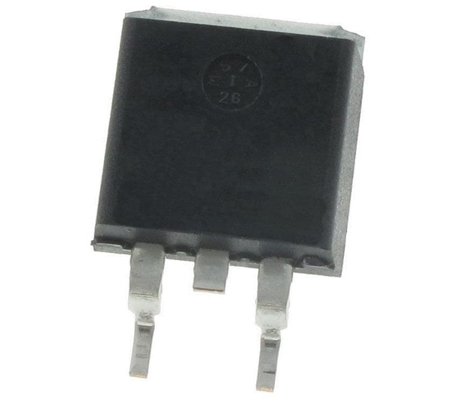

在電子電路中，MOS管（金屬-氧化物半導體場效應晶體管）是一個關鍵的元件，它的工作狀態直接決定了電路的性能和穩定性。為了確保MOS管能夠正常工作，我們可以通過檢測一些關鍵參數來判斷其當前的工作狀態。

1. 柵源電壓（VGS）的檢查

柵源電壓（VGS）是影響MOS管是否導通的一個重要參數。對于增強型MOS管，當VGS達到或超過某一閾值（VT）時，MOS管就進入導通狀態。若VGS低于閾值，MOS管則處于截止?fàn)顟B(tài)。因此，通過測量柵源電壓，可以初步判斷MOS管是否進入導通區。

步驟：

- 使用萬用表或示波器測量柵源電壓（VGS）。

- 將VGS與MOS管的數據表中的閾值電壓（VT）進行比較。

- 如果VGS大于等于VT，則MOS管處于導通狀態；如果VGS小于VT，則MOS管處于截止?fàn)顟B(tài)。

2. 漏源電壓（VDS）測試

漏源電壓（VDS）是MOS管是否正常工作的另一個重要參數。在MOS管導通狀態下，漏源電壓應較小，表示電流可以順暢流動。如果漏源電壓較大，可能意味著MOS管沒有完全導通，或者存在故障。

步驟：

- 測量漏源電壓（VDS），并記錄數據。

- 在正常導通狀態下，VDS應較小。

- 如果VDS過大，可能表示MOS管處于半導通狀態，或者柵極電壓不足，無法完全導通。

3. 漏極電流（ID）檢測

漏極電流（ID）是MOS管導通時的電流值。通過檢測漏極電流，可以進一步確認MOS管是否處于正常工作狀態。正常導通的MOS管應該允許一定量的漏極電流通過。

步驟：

- 通過電流表檢測MOS管的漏極電流（ID）。

- 比較漏極電流值與MOS管的額定值。如果電流值接近額定值，說明MOS管正常導通；如果電流值過小，可能說明MOS管未完全導通。

4. 柵極電流（IG）檢查

柵極電流（IG）通常是非常小的，理想情況下為零。柵極電流的存在可能意味著MOS管的柵極有泄漏，或者M(jìn)OS管的內部出現了故障。檢測柵極電流可以幫助診斷MOS管是否健康。

步驟：

- 使用萬用表或電流表檢測柵極電流（IG）。

- 如果IG接近零，MOS管狀態良好；如果IG明顯增大，可能意味著MOS管有泄漏或損壞。

5. 電阻測量

在MOS管處于截止?fàn)顟B(tài)時，漏極與源極之間的電阻應該非常高；而在導通狀態下，漏源電阻應該非常小，接近短路。因此，通過測量漏源電阻，可以確認MOS管的工作狀態。

步驟：

- 將萬用表設置為電阻檔，測量漏極與源極之間的電阻。

- 如果電阻值很高，MOS管處于截止?fàn)顟B(tài)；如果電阻值很低，說明MOS管處于導通狀態。

6. 使用示波器監測開關波形

對于需要在高速開關應用中的MOS管（如PWM調制等），通過示波器監測MOS管的開關波形，能夠精確判斷其開關狀態。MOS管在導通和截止?fàn)顟B(tài)時的波形應該有所不同。

步驟：

- 使用示波器測量MOS管的開關波形。

- 分析波形的上升時間、下降時間、開關頻率等參數。

- 確保波形符合預期，若波形異常，則可能表示MOS管工作不正常。

總結

通過檢測以上關鍵參數，我們可以較為準確地判斷MOS管的工作狀態。這些檢測方法不僅能幫助我們確認MOS管是否正常工作，還可以及早發現潛在的故障。掌握這些檢測技巧，對于設計和維護電子電路至關重要，能有效提高電路的可靠性和穩定性。
