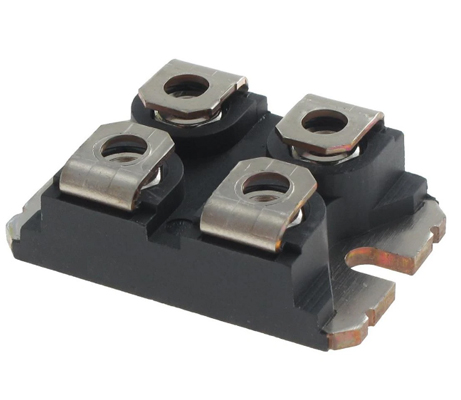

肖特基二極管和瞬態抑制二極管（TVS 二極管）常用于電子設計中。雖然都是二極管元件，但它們的應用場景和性能特點卻截然不同。對于電路設計人員來說，我們詳細介紹了肖特基二極管和TVS二極管之間的主要區別。

一、肖特基二極管應用場景

1. 開關電源中的高效整流：肖特基二極管與傳統二極管相比，具有低正向壓降和快速反向恢復特性，從而降低能耗，降低損耗，提高系統效率。

2. DC-DC轉換器：在DC-DC轉換器中，肖特基二極管因其壓降低而成為理想選擇，有助于提高轉換效率并降低溫升。

3. 高速信號整流：肖特基二極管的快速開關功能可在高速信號處理領域實現高效整流或鉗位保護，例如高頻電路和高速數據通信設備。

二、肖特基二極管特點

1. 低正向壓降：肖特基二極管的典型正向壓降為0.2V至0.4V，遠低于典型的PN結二極管，從而降低功耗，提高效率。

2. 高開關速度：非常短的反向恢復時間使肖特基二極管適合用于高頻和高速電路，特別是需要快速開關的應用。

3. 高反向漏電流：與常規二極管相比，肖特基二極管具有高反向漏電流，需要特別注意設計以平衡功耗和性能。

三、TVS 二極管應用和特性

TVS二極管或瞬態抑制二極管主要用于保護電路免受瞬態過壓的影響。在極短的時間內吸收浪涌電流，防止損壞電路中的敏感元件。

1. 浪涌防護：TVS二極管廣泛應用于通信設備、數據接口等領域，抑制電壓尖峰和浪涌，防止電路因過壓而損壞。例如，它常用于保護傳輸線接口、USB接口、HDMI接口等。

2. 汽車電子的保護：在汽車電子系統中，TVS二極管用于保護汽車電子免受電氣系統或外部因素引起的浪涌影響。

3. 工業控制系統的保護：在工業自動化和控制系統中，采取防止靜電放電和瞬態電壓波動的措施，以確保設備在高壓環境下安全運行。

四、TVS二極管特點

1. 高瞬態性能：TVS二極管可以承受非常高的脈沖功率，通常為數百瓦到千瓦，這使得它們適合抑制高能瞬態。

2. 低鉗位電壓：將浪涌電壓限制在相對較低的電壓水平，保護下游電路免受損壞，并確保器件在正常工作電壓下安全運行。

3. 快速響應時間：TVS二極管的響應時間通常在皮秒范圍內，可以在極短的時間內快速響應，避免浪涌電流對電路造成損壞。

五、肖特基二極管和TVS二極管的差異

1. 設計目的：肖特基二極管用于高效率整流和快速開關，使其適合低功耗和快速開關應用。TVS二極管的設計目標是保護電路并防止瞬態過壓造成的損壞。它們主要用于浪涌保護和靜電放電抑制。

2. 工作原理：肖特基二極管在金屬-半導體接觸處使用肖特基勢壘來降低正向壓降并加速切換到高電阻狀態。

3. 應用：雖然肖特基二極管廣泛用于高效電源、DC-DC轉換器和高速電路，但TVS二極管主要用于保護電路免受瞬態過電壓的影響，廣泛用于數據通信、汽車電子和工業控制系統。

六、選擇和應用注意事項

1. 肖特基二極管選擇：必須注意二極管的正向壓降和反向漏電流。選擇并選擇壓降低的型號，以提高效率。根據您的具體應用要求選擇合適的開關速度。 在高溫環境下，肖特基二極管的反向漏電流會明顯增大，因此應選擇適合高溫環境的肖特基二極管。

2. TVS二極管選擇：選擇TVS二極管時，根據電路的工作電壓范圍和峰值功率選擇合適的型號，這樣才能有效吸收浪涌電流。TVS二極管的鉗位電壓必須低于被保護器件的耐壓額定值，才能有效保護電路免受浪涌損壞。

總結

肖特基二極管和TVS二極管在電路設計中具有不同的任務。前者具有高效率整流和快速開關的特點，適用于高速電路，后者主要用于電路保護，防止臨時過壓損壞設備。了解特性和應用場景可以幫助設計人員針對特定項目做出適當的選擇，從而優化電路性能和穩定性。
