在現代電子設備和電力系統中，橋式整流器作為一種重要的電力電子元件，發揮著至關重要的作用。它能夠將交流電（AC）轉換為直流電（DC），廣泛應用于電源、充電器、電動機驅動等多個領域。盡管橋式整流器的基本工作原理相對簡單，但它的高效性和可靠性使其成為電力電子領域不可或缺的一部分。

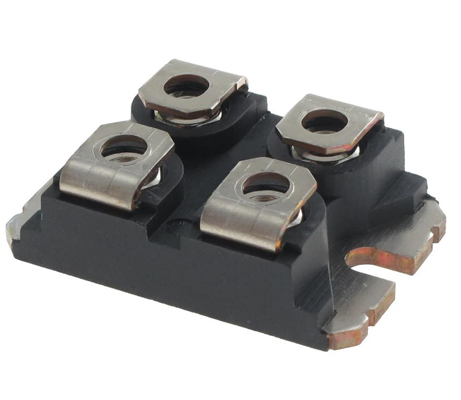

一、橋式整流器的工作原理

橋式整流器由四個二極管按照橋接方式組成，形成一個全波整流電路。其工作原理基于二極管的單向導電特性，將交流電的正負半周期分別整流，從而提供平穩的直流電流輸出。

首先，當交流電源的正半周期輸入到整流器時，電流會流經橋式整流器的D1和D3二極管，而D2和D4則因反向偏置而不導電。此時，電流流經負載后，再回到電源的負極，形成一個完整的回路。

而當交流電源的負半周期輸入時，D2和D4二極管會導電，而D1和D3則因反向偏置不導電。此時電流仍然能夠流經負載，并回到電源正極，完成一個整流過程。通過這樣的工作方式，橋式整流器能夠在交流電的正負半周期內都輸出穩定的直流電。

與單向整流器相比，橋式整流器能夠充分利用交流電的正負兩個半周期，從而實現更高的整流效率。盡管橋式整流器輸出的是脈動直流電，但通過額外的濾波措施，可以進一步平滑輸出波形，以滿足對穩定直流電源有高要求的電子設備。

二、橋式整流器的主要類型

橋式整流器有多種類型，每種類型都有其特定的應用場景。根據不同的需求和應用，以下是幾種常見的橋式整流器類型：

1. 單相橋式整流器

這是最常見的橋式整流器類型，廣泛用于家庭電力供應或小型電力電子設備中。它由四個二極管組成，能夠高效地將單相交流電轉換為直流電。單相橋式整流器通常用于低功率和中功率應用，如電源適配器、充電器等。

2. 三相橋式整流器

三相橋式整流器適用于三相交流電源系統，常見于工業電力設備中。相比單相橋式整流器，三相橋式整流器具備更高的效率和更低的波動率。這是因為三相電源相比單相電源能夠提供更加穩定和連續的電流輸出。三相橋式整流器通常用于大功率電機驅動、電力變換器等應用。

3. 可控硅橋式整流器

可控硅橋式整流器在傳統的二極管整流基礎上，采用了可控硅元件，使得整流器能夠精確調節電流和電壓。通過調節可控硅的導通時間，可以精確控制輸出的直流電流，滿足不同負載的需求。這種整流器廣泛應用于電壓、電流需要精確調控的場合，例如電焊機、電動機驅動系統和高功率電源設備中。

4. 開關橋式整流器

開關橋式整流器通過使用開關元件（如MOSFET或IGBT）替代傳統的二極管，能夠在高頻率下工作并具有更高的效率。與傳統橋式整流器相比，開關橋式整流器不僅能夠實現更小的體積和更高的功率密度，還能夠有效減少系統中的功率損耗。它在高效能的電源系統、變頻器以及逆變器等應用中得到了廣泛的應用。

三、橋式整流器的優缺點

橋式整流器具有很多優點，但也存在一定的局限性。以下是它的主要優缺點：

優點：

- 高效性：橋式整流器能夠實現全波整流，較單向整流器能充分利用交流電的兩個半周期，從而提高了整流效率。

- 穩定性：其輸出的直流電流波形較為平穩，脈動系數小，適用于對電源要求較高的設備。

- 結構簡單：橋式整流器由四個二極管組成，結構簡單，維護和制造成本較低。

缺點：

- 電壓損失：在橋式整流器中，由于電流需通過兩個二極管，導致每個二極管都會引起一定的電壓降落。通常，每個二極管的電壓降在0.7V至1.0V之間。這種損耗在高電流應用中可能會對整體效率產生一定影響。

- 體積較大：與其他整流器（如半波整流器）相比，橋式整流器需要更多的組件，這使得其整體結構更為復雜、體積較大。因此，雖然橋式整流器在效率上更具優勢，但在一些空間有限或對體積有要求的場合，可能不太適用。

- 散熱問題：在整流過程中，二極管會因電流通過產生一定的熱量。為了確保橋式整流器能夠穩定工作，必須采用有效的散熱措施，防止過熱導致元件損壞或性能下降。

總結

橋式整流器作為一種高效的電力電子元件，已在多個領域得到了廣泛應用。從基礎的單相整流到復雜的三相或可控硅整流，橋式整流器的多種類型能夠滿足不同的應用需求。在選擇合適的橋式整流器時，我們不僅要考慮其工作原理，還需要根據具體的應用場合來選擇最合適的整流器類型，以確保系統的高效、穩定運行。隨著技術的不斷進步，橋式整流器的設計和性能將會持續優化，在未來的電子和電力系統中發揮更加重要的作用。
