在電子電路設計中，整流電路是將交流電（AC）轉化為直流電（DC）的核心組件。常見的整流電路主要有兩種類型：全波整流電路和半波整流電路。雖然這兩種電路在目的上都相同，但它們的工作原理、效率以及適用場景有著明顯的差異。

一、工作原理對比

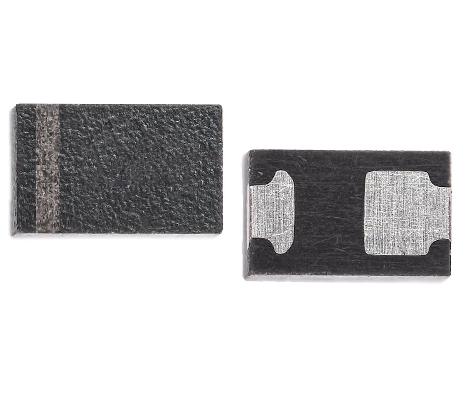

半波整流電路通過一個二極管實現簡單的整流過程。輸入的交流電在正半周期時能夠通過二極管流動，而負半周期則被二極管阻擋，因此只能輸出一個脈動的直流信號，波形較為粗糙。

全波整流電路的結構較為復雜，通常使用兩個或更多二極管來整流。不論交流電是正半周期還是負半周期，總會有二極管導通，將交流電轉化為單向直流電流。這種設計確保了每個周期都有電流輸出，從而使得直流電壓更加穩定和平滑。

二、效率對比

整流電路的效率是決定其性能的關鍵因素。半波整流電路僅能利用輸入信號的一個半周期，因此其轉換效率較低，通常只有31%。這意味著大部分輸入的交流電被浪費，未能有效轉化為直流電。

與此不同，全波整流電路則能夠充分利用整個交流周期，顯著提高效率。通過更有效地轉換兩半周期的能量，整體效率通常超過60%，大大提升了能量利用率，并改善了系統的整體性能。

三、輸出波形的平滑度

半波整流電路的輸出波形具有明顯的脈動特征。由于它僅在一個半周期內進行電流傳導，因此輸出電壓不僅波動劇烈，而且直流分量的不穩定性較大。這種不穩定的直流電壓可能會影響后續電路的正常工作，尤其是對于要求高穩定性的設備來說，半波整流電路并不理想。

全波整流電路的輸出波形則要平滑得多。在每個周期內，無論信號的相位如何，電流都可以通過電路，這樣就能保持一個相對均勻的電流輸出。雖然全波整流電路的輸出依然存在一定的脈動，但與半波整流電路相比，其波形的平滑度要好得多。因此，全波整流電路常被用于對電壓穩定性要求較高的應用。

四、應用領域分析

由于半波整流電路結構簡潔且成本低廉，它主要應用于低功率、對電壓穩定性要求不高的場合。常見于小型充電器、電源適配器及其他一些低功率電子設備。對于這些需求不高的應用，半波整流能夠有效地提供電源轉換功能。

相比之下，全波整流電路更適合那些對電壓穩定性要求較高、功率較大的應用。例如計算機電源、家電、電動工具及工業控制系統等，這些設備需要更平穩的直流電源，因此全波整流成為優選。盡管全波整流電路在成本和設計復雜性上稍高，但其優越的性能使其在現代設備中得到廣泛使用。

總結

盡管全波整流電路和半波整流電路在基本功能上相似，但它們的工作原理、效率、輸出波形以及應用場合存在顯著差異。全波整流電路憑借更高的效率和更平滑的輸出波形，廣泛應用于高功率和高穩定性要求的場合。半波整流電路則因其簡單和成本低廉，常用于低功率、小電流的應用中。設計師在選擇整流電路時，需要根據具體的需求，如功率要求、成本限制以及對電壓穩定性的要求，來決定使用哪種整流方式。在許多高端應用中，全波整流電路逐漸取代了半波整流電路，成為更加主流的選擇。
