MMSZ4690貼片齊納二極管參數，MMSZ4690規格書，MMSZ4690引腳圖

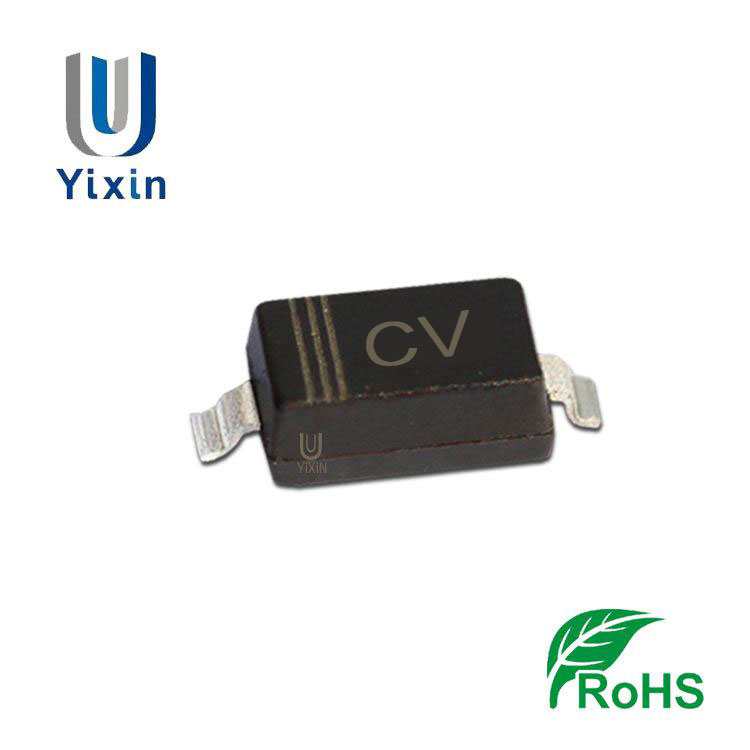

壹芯微科技專業生產貼片齊納穩壓二極管MMSZ490,SOD-123封裝

MMSZ4690 SOD-123封裝參數規格書，點擊下載查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

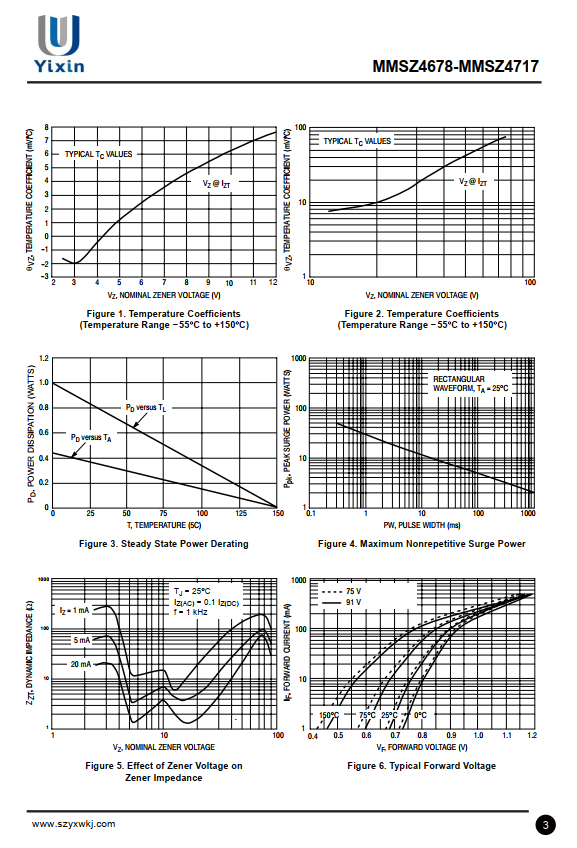

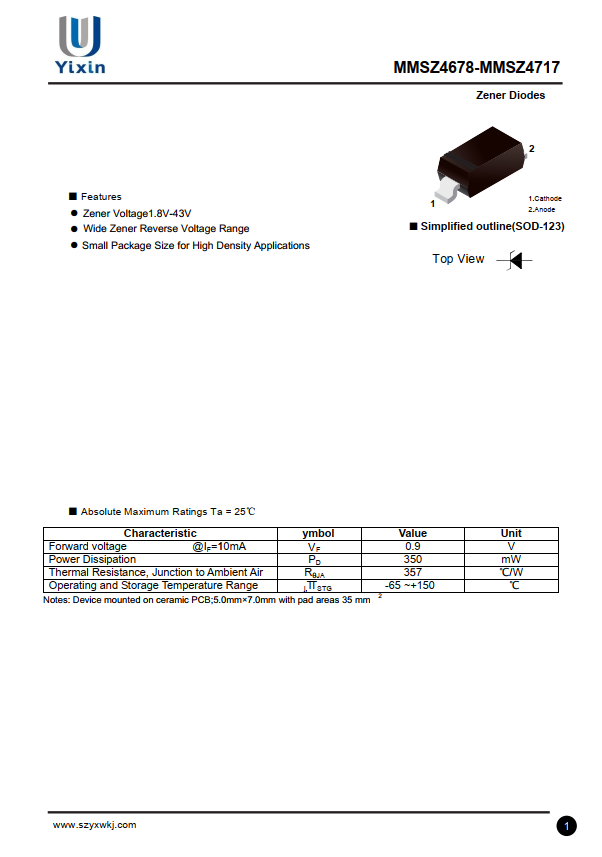

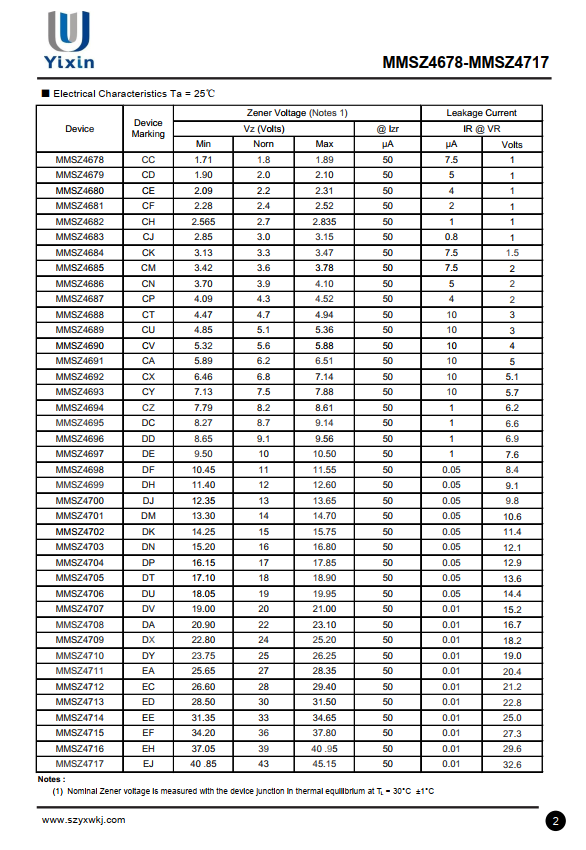

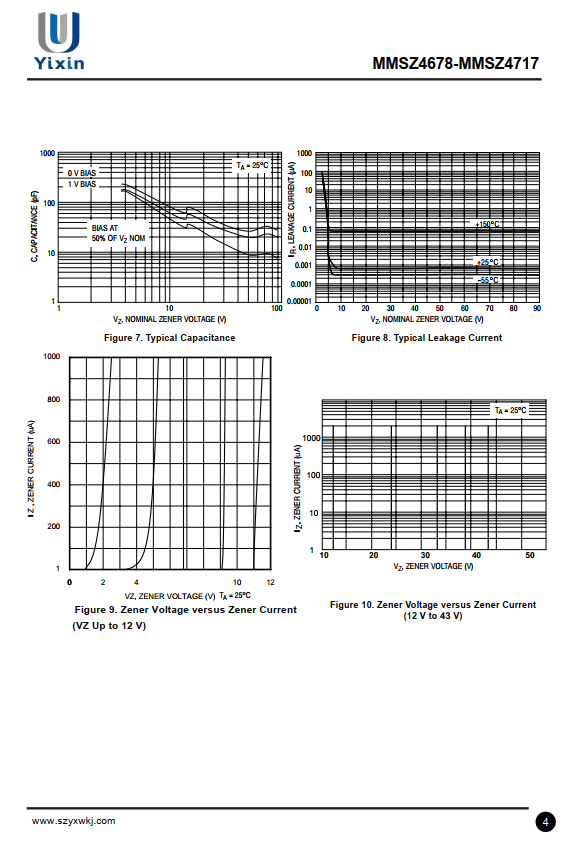

MMSZ4690 SOD-123封裝引腳規格書參數如下：

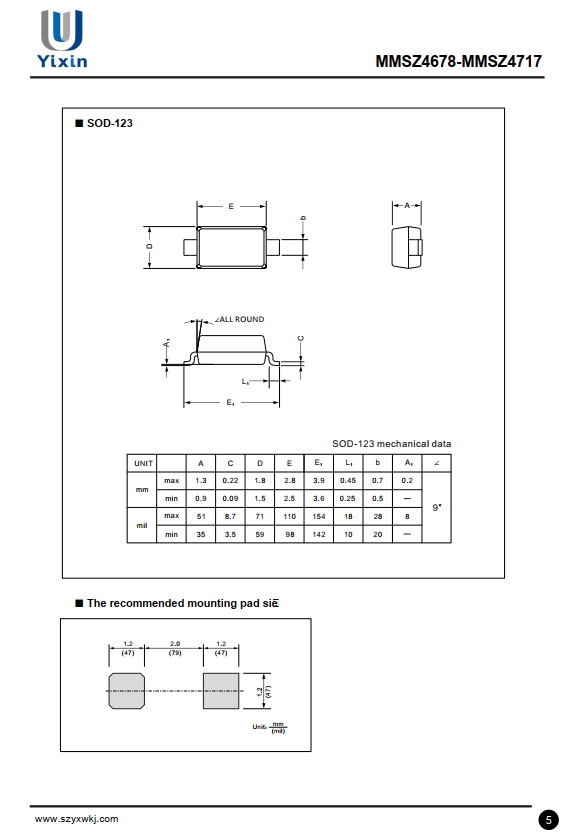

MMSZ4690 SOD-123封裝尺寸如下：

以下是它的關鍵信息和特性總結：

MMSZ4690詳細參數

基本規格：

標稱穩壓值：5.6V（在測試電流5mA時），電壓容差：±5%（實際穩壓范圍：5.32V-5.88V）

最大功耗：500mW，封裝：SOD-123表面貼裝封裝，工作溫度：-55℃ ~ 150℃

關鍵電氣特性

主要參數：

齊納電壓(Vz)：5.6V（典型值），測試電流(Iz)：5mA

反向漏電流：10μA @ 4V，正向電壓：900mV @ 10mA，動態阻抗：約10Ω（在測試電流下）

應用特點

主要用途：

電壓鉗位保護：保護IC敏感引腳防止過壓損壞

低壓穩壓：在簡單電路中提供5.6V穩壓輸出

電壓基準：作為ADC參考或比較器閾值

過壓保護：在電源輸入端提供保護功能

典型應用電路：

注意事項：

必須串聯限流電阻，防止過流損壞

計算電阻值時需考慮輸入電壓范圍和負載電流

確保工作電流在5mA以上以獲得良好的穩壓效果

選型替代

直接替代型號：

BZX84C5V6，MMSZ5232BT1G，BZT52C5V6，CZRU52C5V6

總結：MMSZ4690是一款性能優異的5.6V穩壓二極管，廣泛應用于各種電子設備的電壓穩定和保護電路中。其緊湊的SOD-123封裝和500mW的功率處理能力使其成為現代電子設計的理想選擇。
