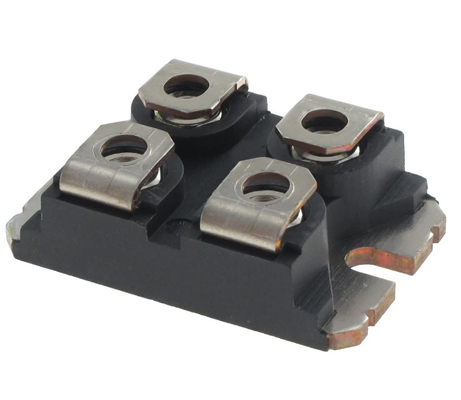

在現代電子電路中，快恢復二極管（MDD，Fast Recovery Diode）是高頻整流和電力轉換系統中常用的關鍵元件。它具有快速反向恢復時間和較低的反向恢復電流，在開關電源（SMPS）、功率因數校正（PFC）以及逆變器等高頻電路中發揮著重要作用。然而，盡管MDD二極管在許多應用中表現出色，但它在工作過程中也可能會遇到失效問題，常見的失效模式包括短路、過載和過熱等問題。

一、短路失效模式及預防

短路失效是MDD快恢復二極管在實際工作中最常見的一種故障模式，通常表現為二極管發生擊穿，導致電流激增，最終引發電源過載或熔斷保護。在短路失效發生時，電路中的電流會迅速增加，超過二極管的最大承載能力，可能導致器件永久損壞或引起其他電路故障。

1. 原因：

- 反向電壓過高：MDD二極管的反向電壓（VR）如果超過其額定耐壓值，可能會導致雪崩擊穿現象，進而引發短路故障。

- 浪涌電流過大：在電路啟動或關斷時，浪涌電流（IFSM）可能會超過二極管的承受范圍，導致PN結損壞。

- 設計缺陷：某些電路設計不合理，缺少必要的緩沖電路或吸收電路，會加劇短路故障的發生。

2. 預防措施：

- 選擇具有適當耐壓值的MDD二極管，確保反向電壓（VR）至少是實際工作電壓的-5倍。

- 在電源輸入端加入浪涌抑制電路，如NTC熱敏電阻或TVS二極管，以抑制浪涌電流。

- 在電感性負載電路中增加RCD吸收電路等緩沖網絡，減少短路風險。

二、過熱失效模式及預防

過熱失效通常是由于二極管工作過程中產生的熱量無法有效散出，導致器件內部溫度過高，最終引起器件損壞。過熱可能導致硅片退化、封裝破裂，甚至出現焊點脫落等問題，嚴重影響器件的穩定性和使用壽命。

1. 原因：

- 結溫超過額定值：如果二極管的結溫（Tj）超過其額定工作溫度，可能導致二極管出現熱失效。

- 散熱設計不足：電路板的銅箔面積過小、散熱片不充分，或是散熱措施不足，都會導致器件無法有效散熱。

- 導通損耗過大：導通損耗（VF）或反向恢復損耗過高，可能導致二極管的功率損耗超過其設計承受范圍。

2. 預防措施：

- 選擇低導通電阻的MDD二極管，以減少導通損耗，降低工作溫度。

- 優化散熱設計，通過增大PCB的銅箔面積或使用散熱片、導熱硅脂等措施，增強散熱效果。

- 適當降低開關頻率，優化驅動電路，從而減小反向恢復損耗，降低過熱的風險。

三、過載失效模式及預防

過載失效是指二極管在工作過程中，負載電流超出了其額定電流范圍，導致器件損壞或性能下降。過載可能會使二極管在短時間內承受過大的電流，超出其安全工作區（SOA），進而引發器件失效。

1. 原因：

- 電流超過額定值：電路工作電流超出二極管的最大額定電流（IF）時，二極管會發生過載故障。

- 負載突變：突發負載變化引發的瞬態電流沖擊，可能導致二極管超出其額定工作范圍，進而損壞。

- 高頻工作時反向恢復電流過大：在高頻工作條件下，二極管的反向恢復電流（Irr）可能過大，增加功耗，從而導致過載。

2. 預防措施：

- 根據實際電路需求，選擇適合的額定電流和浪涌能力的MDD二極管，確保其工作在安全范圍內。

- 在電源輸入端加裝限流電路，防止瞬態電流的過載沖擊。

- 選用具有低反向恢復電流的二極管，以降低高頻工作下的功率損耗，避免過載現象的發生。

總結

MDD快恢復二極管的常見失效模式包括短路、過熱和過載，這些問題多由設計不當、器件選型錯誤或散熱不足所引起。在電路設計和器件選型過程中，工程師應綜合考慮器件的耐壓、耐流、功率損耗以及散熱等因素，合理選擇并優化設計，確保MDD二極管的長期可靠運行。通過合理的預防措施，我們能夠有效地避免這些失效模式，從而提高電子系統的穩定性和工作效率。
