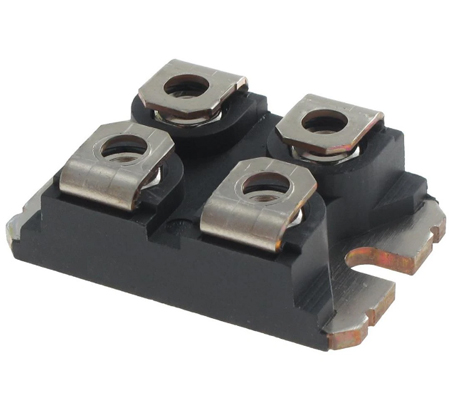

晶閘管，通常被稱為可控硅，是電力電子領域中廣泛應用的半導體器件，主要用于整流、調光、調速等控制電路中。要確保晶閘管在實際應用中實現可靠導通，必須滿足一系列特定的工作條件。

一、晶閘管的工作原理概述

晶閘管是一種基于PNPN四層結構的半導體器件，具備三個電極：陽極（A）、陰極（K）和控制極（G）。當陽極施加正向電壓，并且控制極接收到足夠的觸發信號時，晶閘管會從阻斷狀態快速轉變?yōu)閷?dǎo)通狀態。一旦導通，即使去除控制極的觸發信號，晶閘管仍能保持導通，直到陽極電流降低至低于擎住電流（保持電流）為止。

二、確保晶閘管可靠導通的關鍵條件

1. 陽極施加正向電壓

晶閘管導通的基本前提是陽極相對于陰極存在正向電壓。這種正向偏置為PNPN結構中的電荷載流子提供了必要的驅動力。如果陽極施加反向電壓，晶閘管將保持阻斷狀態，無法導通。

2. 適當?shù)挠|發信號

控制極觸發信號的有效性是晶閘管可靠導通的核心要素。通常，控制極需要施加一定幅值和寬度的觸發電流（或電壓），以在PN結中形成足夠的載流子，推動晶閘管進入導通狀態。如果觸發信號過弱，可能無法有效啟動導通；反之，過強的觸發信號可能會導致器件的誤觸發或損壞。

3. 陽極電流必須高于擎住電流

在晶閘管成功導通后，保持導通狀態的關鍵在于陽極電流持續高于其擎住電流。擎住電流是晶閘管維持導通所需的最小電流值，受到器件本身特性、環境溫度和電路負載等因素的影響。如果陽極電流降至該閾值以下，晶閘管會自動關斷。

4. 良好的散熱條件

晶閘管在導通過程中會產生一定的功耗，轉化為熱量積聚在器件內部。若散熱不良，晶閘管溫度持續上升，可能導致熱失控，進而影響導通性能，甚至損壞器件。有效的散熱設計（如使用散熱片、導熱膠等）對于確保其可靠性至關重要。

三、影響晶閘管導通穩定性的其他因素

1. 電源電壓波動

供電電壓的穩定性直接影響晶閘管的導通狀態。如果電源波動頻繁，可能會導致觸發電路失效或陽極電流不穩定，進而影響晶閘管的可靠導通。

2. 電路負載特性

不同類型的負載（阻性、感性或容性）對晶閘管導通狀態有不同的影響。例如，感性負載可能會產生電感反沖電壓，影響陽極電流的連續性，增加晶閘管誤關斷的風險。

3. 電磁干擾（EMI）和噪聲

電路中的電磁干擾和噪聲信號可能會干擾控制極的觸發信號，導致晶閘管的誤觸發或失效。在設計電路時應采取適當?shù)目垢蓴_措施，如濾波、屏蔽等。

四、提高晶閘管可靠導通的有效措施

1. 選擇合適的器件型號

根據應用場景選擇合適的晶閘管型號，確保其額定電壓、電流和觸發參數滿足實際需求，避免因參數不匹配導致的導通不穩定。

2. 優化觸發電路設計

設計高效的觸發電路，確保控制極獲得穩定、可靠的觸發信號。此外，適當增加抗干擾設計可有效提高電路在復雜環境下的可靠性。

3. 加強散熱管理

通過安裝散熱片、優化PCB布局、使用導熱材料等方式，降低晶閘管的工作溫度，延長器件壽命，提升其導通的可靠性。

4. 設置保護電路

在電路中加入過流保護、過壓保護等安全措施，可以有效防止異常情況下對晶閘管的損害，確保其穩定導通。

五、應用實例分析

在工業電機控制中，晶閘管常用于調速器中，控制電機的啟動、加速和制動過程。為確保晶閘管在高負載、高頻率下可靠導通，工程師會設計專門的觸發電路，并結合散熱管理和電磁兼容性設計，以應對復雜的工作環境。此外，在高功率直流整流器中，晶閘管的穩定導通對于整個電網的運行至關重要，通常會采用多級保護和冗余設計，確保其高可靠性。

總結

晶閘管的可靠導通取決于多個關鍵條件的協同作用，包括正向陽極電壓、合適的觸發信號、足夠的陽極電流以及良好的散熱環境。為確保其在實際應用中的穩定性，必須全面考慮電路設計、器件選型和外界干擾等因素，結合有效的保護措施，才能實現晶閘管的長期穩定工作。
