繼電器在電子設備電路設計中被廣泛用作自動控制和信號轉換的常用開關元件。盡管工作原理看似簡單，但實際應用中常常需要考慮電流保護和壽命等因素。一個廣泛采用的技術手段是在繼電器線圈兩端并聯二極管。雖然繼電器本身能夠正常工作，但并聯二極管的使用能夠有效應對反電動勢帶來的影響。

一、繼電器工作原理

繼電器是一種根據電磁原理控制的開關元件。當電流流過繼電器線圈時，會產生磁場，將鐵芯拉在一起，閉合開關并允許電流流過負載電路。繼電器充當中介，將微弱的控制信號轉換為更強的輸出信號。然而，繼電器線圈并不是理想元件，線圈中的電流并非恒定，尤其是在電路斷路時。

二、產生反電動勢

當繼電器的控制信號中斷或繼電器斷路時，會產生反電動勢。如果突然切斷電源，電流會停止流動。根據法拉第電磁感應定律，線圈中的磁場會迅速消失，因此電流并不會瞬時停止。這種電動勢的反轉與電流的變化率、線圈自感系數有關，會在短時間內產生高電壓。該電壓通常遠高于線圈的正常工作電壓，因此可能會對繼電器本身和其他電路元件造成損害。

三、二極管保護特性

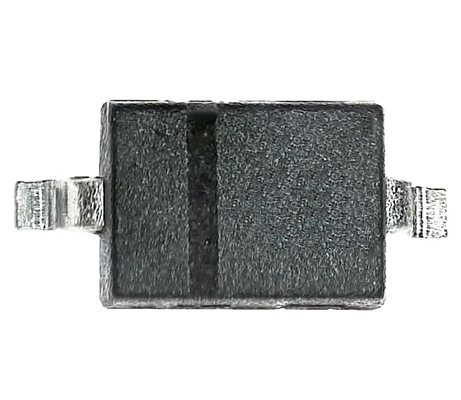

為了有效應對反電動勢的影響，設計人員通常會將二極管與繼電器線圈并聯，這種二極管被稱為“續流二極管”。它們的功能雖然簡單，但非常重要。當電流被中斷并產生反電動勢時，二極管會導通，形成閉合電路，允許電流流過二極管，而不再流經繼電器線圈。二極管為電流提供了一個發射通道，有效避免了反電動勢造成的電壓峰值損害。

四、并聯二極管如何工作

從原理圖角度來看，當繼電器線圈突然斷開時，線圈中的電流會試圖維持，這時產生的高電壓會使二極管導通，形成回路，避免電流在繼電器線圈中形成高電壓。此時電流并不直接作用于繼電器的線圈，而是流經二極管，確保對繼電器和其他敏感元件的保護。

五、干擾和電磁兼容性

并聯二極管還可以減少繼電器在工作期間可能產生的電磁干擾（EMI）。反電動勢的突然變化會引起電磁輻射，這不僅會影響繼電器周圍的環境，還會影響整個系統的穩定性。二極管提供了一個緩沖路徑，減少了電壓波動和噪聲，從而有效提高了電磁兼容性。通過并聯二極管，繼電器能夠有效抑制反電動勢引起的電壓效應和電磁干擾。這種設計不僅提高了繼電器的運行穩定性，還延長了其使用壽命，并保證了其他電路的安全。

總之，在繼電器中使用并聯二極管是一種有效的保護電路的手段，同時也有助于優化系統性能。這種設計方法不僅能提升繼電器的穩定性和耐用性，而且能夠提高整個設備的可靠性。在實際電路設計中，正確理解和應用這一技術，可以大大增強設備的性能和耐久性。
