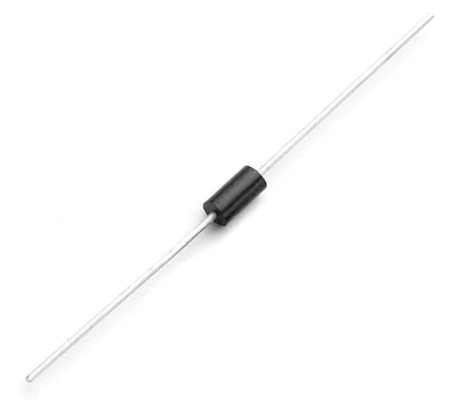

一、硅二極管壓降和應用
最常見的二極管類型,其正向壓降通常為0.6V至0.7V。該區域的電壓降由硅帶隙(大約1.1eV)決定。空穴在穿過P-N結時需要更多的能量來克服能壘,從而導致更高的壓降。硅二極管仍用于整流電路、信號調理以及傳統電源和直流電機驅動電路等其他領域。二極管廣泛用作整流元件。
二、鍺二極管的低壓降特性
與硅二極管相比,鍺二極管具有較低的正向壓降,通常為0.2至0.3V。鍺的帶隙約為0.66eV。小的帶隙有利于電子和空穴在P-N結處的復合,需要較少的能量并導致較低的壓降,但鍺二極管的熱穩定性較低,因此在一些高頻應用中效果良好。它們逐漸被硅二極管取代。在一些特殊情況下,例如低壓電源和高精度器件,鍺二極管仍然具有不可替代的優勢。低壓降特性使其非常適合低電壓、高效率的應用。
三、肖特基二極管的卓越性能
肖特基二極管是一種特殊類型的二極管,它在遠低于傳統P-N結的V和0.4V的電壓下通過金屬-半導體接觸傳導電流。肖特基二極管的低壓降使其成為許多高頻和高速電路的理想選擇。特別是在需要快速開關和高效率的情況下,肖特基二極管因其低正向壓降和快速響應的特性而被使用。此外,肖特基二極管的反向恢復時間短,使其在高頻電路中的性能尤其引人注目。
四、MOSFET作為二極管應用
MOSFET(場效應晶體管)通常用作開關元件,但在某些應用場景中,特別是在同步整流技術中,MOSFET也可以充當二極管。MOSFET的線路電壓降(V_DS)通常與其導通電阻(R_DS(on))和電流密切相關。這意味著MOSFET具有較低的導通壓降,尤其是在高電流應用中。MOSFET的低壓降可顯著降低功率損耗、提高效率并減少能源浪費。MOSFET二極管技術由于其快速響應和低線路壓降而廣泛應用于高效電源應用、電源設計和通信設備。
總結
從硅二極管到肖特基二極管和MOSFET,每種二極管的壓降特性和應用。每個場景都有自己的特點。硅二極管由于其穩定性和適中的壓降,仍然廣泛應用于各種傳統電路中。盡管鍺二極管在某些應用中具有優勢,但其較差的熱穩定性使得正向電壓非常低的肖特基二極管成為首選。電壓降。MOSFET在同步整流和高效率電源設計中顯示出巨大潛力。了解不同類型二極管的壓降特性并根據應用要求選擇合適的二極管對于提高電路的整體性能和效率非常重要。這些特性需要在設計電路時仔細考慮各種二極管的特性,以做出最佳選擇。
