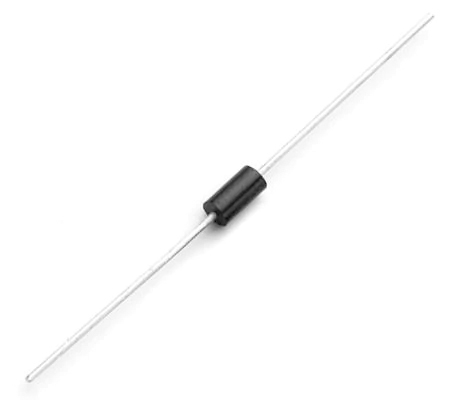

在電子元件中，二極管以其單向導電的特性被廣泛應用于整流、保護、穩壓等各類電路。而在二極管的眾多參數中，導通電壓（又稱正向壓降）是判斷其是否處于導電狀態的關鍵指標。尤其是基于硅材料制造的二極管，其導通電壓值具有一定的規律性和實用指導意義。

一、什么是導通電壓？

導通電壓指的是二極管在正向偏置下開始明顯導電所需的最小電壓。也就是說，只有當加在二極管正向的電壓超過這個“門檻值”時，電子才會被充分激發穿越PN結，從而使電流順利流通。

在二極管尚未達到導通電壓之前，電流幾乎為零或極小；一旦突破這個臨界點，導電能力將顯著增強，電流迅速上升，電阻則驟降。

二、硅材料的導通電壓范圍

硅是目前最常用的半導體材料，其物理結構決定了其導通電壓通常處于0.6V到0.7V之間。在理想情況下，大多數普通硅二極管的導通電壓大約是0.65V。這個數值既不算太低，也不會過高，正好適用于大多數低壓和中壓電子應用場景。

需要指出的是，該值并非絕對恒定，而是一個具有波動范圍的典型值。不同廠商、不同型號的硅二極管，即使都是采用硅材料，也可能在0.55V到0.75V之間略有差異。

三、影響導通電壓的主要因素

1. 材料特性：硅材料相比于鍺材料具有更寬的禁帶寬度，因此其導通電壓也相應更高。相比之下，鍺二極管的典型導通壓只有0.2V至0.3V。

2. 溫度：溫度升高會導致硅二極管的導通電壓略微下降，這是由于熱能增加使得載流子濃度上升。

3. 摻雜濃度：PN結中摻雜物的濃度越高，導通電壓越容易降低，這是因為載流子數量增多會改變結區電勢。

4. 結構尺寸：小功率二極管與大功率整流管的PN結面積和結構不同，可能導致其導通特性表現出微小差異。

四、典型測量方式與實例分析

工程中最常用的測量方式包括伏安特性曲線測試和使用數字萬用表的二極管檔位功能。以一款1N4148為例，這是電子工程師中常用的硅小信號二極管，用萬用表測得的正向壓降大約為0.65V，符合硅器件的典型特征。

另外在實際測試中，還可以利用恒流源加上電壓測量電路，對比不同工作溫度下的導通電壓，進一步驗證設計安全裕量。

五、實際應用中的重要意義

導通電壓的準確把握，對電路性能具有直接影響：

- 在整流電路中，導通電壓越低，輸出電壓損耗越小；

- 在邏輯控制中，判斷導通臨界點有助于邏輯電平的準確識別；

- 在保護電路中，需確保二極管在特定電壓下迅速進入導通狀態，避免過壓損壞元器件。

總結

硅材料二極管以其穩定的電氣性能和適中的導通電壓，成為現代電子設計中最可靠的元件之一。盡管其典型導通值為0.6V至0.7V，但在實際應用時仍建議查閱具體型號的數據手冊，或親自測量以獲取精確數據。
