在電子系統中，整流橋作為實現交流轉直流的重要器件，其工作效率和可靠性與器件本身的電氣參數密切相關。而封裝形式，作為連接內部芯片與外部電路的重要介質，不僅承擔著機械保護和電氣連接的功能，還直接影響整流橋在電氣參數變化下的工作表現。隨著應用場景的多樣化，整流橋的電流、電壓、功率損耗及熱管理等參數不斷提高，這對封裝形式的適應性提出了更高要求。

一、電流參數對封裝的適應性要求

整流橋的電流容量決定了其在電路中能承受的最大工作電流。當電流等級提升時，器件內部產生的熱量也隨之增加。因此，封裝在應對大電流應用時，需要具備足夠的電流承載能力和優秀的導熱通道。

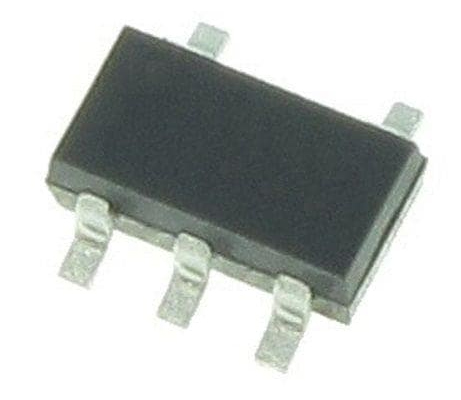

在中低電流的場合，例如家用電器中的電源模塊，常采用SMA、SMB等SMD封裝。這類表貼封裝體積小、可自動貼裝，適合大規模生產。然而在工業控制或汽車電子中，工作電流通常在數十安培甚至更高，DIP封裝及TO-220、TO-247等大尺寸封裝更為適用。這些封裝形式配備更粗的引腳和更大的接觸面積，有效降低電阻和電感，提高載流能力，滿足大功率需求。

二、電壓等級與封裝絕緣能力匹配

隨著應用電壓的不斷攀升，整流橋在高壓環境下運行成為常態。封裝形式必須具備良好的絕緣性，避免電氣擊穿或電弧擊損。

在中高壓應用中，塑封材料的選擇極為關鍵。環氧樹脂封裝因具備良好的絕緣性能與抗濕熱能力而廣泛應用；而在極端高壓（如工業變頻器、充電樁）環境下，陶瓷封裝則成為更可靠的選擇。其絕緣等級高，電氣穩定性強，能有效應對高壓下的電場集中和擊穿風險。

此外，封裝設計還需考慮爬電距離和擊穿路徑，例如增加封裝邊緣厚度或設計更長的引腳間距，從結構上防止電擊穿。

三、熱阻與結溫控制對封裝設計的影響

熱管理是決定整流橋長期穩定運行的關鍵。隨著電流和功率密度的上升，芯片在封裝內部產生的熱量更難以有效釋放，如果散熱設計不當，器件的結溫將迅速升高，進而影響電性能甚至導致失效。

封裝熱阻越低，其熱傳導效率越高，器件結溫就越容易控制。在實際封裝設計中，如TO-220、D²PAK等封裝常集成金屬底板或散熱片接口，便于與外部散熱器連接，提升散熱效率。而對于表貼型封裝，則更多依賴于PCB的熱銅層和過孔設計來實現熱擴散。因此，SMD封裝在滿足熱性能的前提下，對PCB設計提出了更高要求。

在功率要求極高的場景，例如電動汽車的整流模塊或工業變流器，模塊化封裝成為趨勢。這類封裝通過內部銅基板、陶瓷絕緣層和整體散熱結構形成集成化解決方案，大幅提升熱管理能力。

四、適應參數變化的封裝設計策略

由于整流橋所服務的系統千差萬別，封裝設計應具備一定的通用性與可擴展性。在器件開發階段，工程師通常通過以下幾種方式來應對電氣參數的變化：

1. 多封裝共用設計：提供相同芯片但封裝不同的產品版本，滿足不同熱、電、尺寸需求。

2. 熱仿真與電氣仿真協同優化：在設計初期利用仿真手段模擬高負載環境下的熱流分布、電壓場強，提前排除熱設計隱患。

3. 模塊化封裝演進：對于大功率需求，采用封裝集成設計，減少引線電感、增強散熱路徑，實現多芯片并聯能力。

五、案例分析：工業整流電源模塊的封裝適應性設計

以某工業整流電源為例，輸入為三相380V交流，輸出需提供30A直流電流，整流橋選型需兼顧高耐壓（大于1000V）和強載流能力。實際選型中，采用TO-247封裝的整流橋模塊，并加裝帶翅片散熱器。通過調整PCB銅層厚度和優化散熱片接觸界面，成功將器件結溫控制在安全范圍內。該設計同時預留了相同電氣參數但SMD封裝的兼容版本，以便在空間受限或需自動化生產時快速替換。

總結

封裝形式不僅是整流橋的物理外觀，更是連接芯片性能與外部環境的重要橋梁。隨著整流橋電氣參數的不斷提升，封裝形式必須具備良好的適應性，從導電性、絕緣性到熱管理能力，全面滿足不同場景下的技術需求。未來，隨著材料技術和仿真技術的發展，封裝在整流橋性能發揮中將發揮更為核心的作用。
