反激式開關電源（Flyback Switching Power Supply）作為市面上小功率電源應用最廣泛的一種電源架構，長期被廣泛應用于手機充電器、電源適配器、家用電器、智能設備等多個場景。那么，反激式開關電源到底是怎么工作的？它的核心電路設計要點又有哪些？

一、反激式開關電源是什么

反激式開關電源，是一種典型的AC-DC轉換電路，主要用于將高壓交流電（AC）轉換為低壓直流電（DC）。它屬于隔離型DC-DC轉換拓撲，最大特點是變壓器既能隔離輸入輸出，又能實現升壓或降壓功能，特別適用于功率在100W以內的小型電源設計。

反激電源最大的優勢在于結構簡單、成本低、適用范圍廣、支持輸入輸出隔離、安全性高。

二、反激式開關電源的基本工作原理

反激電源的工作過程，其實就是兩個循環動作的不斷交替：

1. MOS管導通——儲能階段

- 當PWM控制芯片輸出高電平，MOSFET導通。

- 輸入直流電流流經變壓器原邊，磁芯內部儲存能量。

- 副邊因二極管反向而無電流輸出。

2. MOS管關斷——能量釋放階段

- 當MOS管關斷，原邊電流突然中斷。

- 磁場崩塌，在副邊感應出電壓。

- 副邊二極管導通，能量釋放至輸出端和儲能電容。

- 完成一次完整的電能傳遞。

通過連續高頻的開關控制，實現輸入直流到穩定輸出直流的轉換。

三、反激式開關電源核心電路結構

標準反激電源的電路結構大致包含以下幾個關鍵模塊：

1. 輸入整流與濾波模塊

作用：將AC市電整流成直流，濾除干擾。常用整流橋：MB10F，高壓濾波電容選用耐壓400V的電解電容。

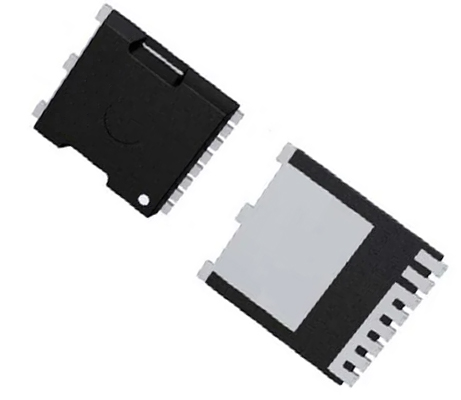

2. 高壓MOS管開關控制電路

作用：通過PWM信號驅動MOS管，實現能量通斷。MOS管導通時為儲能，關斷時釋放能量。

3. 變壓器（隔離+能量轉換）

作用：初級儲能，副級能量釋放，同時實現高低壓隔離。匝比決定輸入輸出電壓比例，材質決定效率。

4. 副邊整流與濾波模塊

作用：將副邊感應電壓整流成直流，濾波后提供穩定輸出。常用快速恢復二極管SB10100，低ESR大容量電容。

5. RCD吸收保護電路

作用：吸收MOS管關斷時的漏感尖峰電壓，保護MOS管不被擊穿。電阻、電容和二極管組合而成。

6. 電壓反饋控制電路

作用：實時檢測輸出電壓，反饋控制PWM占空比，維持穩定輸出。光耦+TL431穩壓器組合使用，保證隔離安全。

四、反激式電源電路設計的技術要點

在設計反激電源時，以下幾點尤為重要：

- MOS管選型需耐高壓，驅動性能好

- 變壓器設計需合理確定匝比、磁芯材質、繞組方式

- RCD電路保護尖峰要充分考慮實際波形

- 副邊整流二極管需要選用耐壓高、反應快的型號

- 電壓反饋部分確保光耦傳遞信號線性

- PCB Layout布局注意高壓與低壓區域隔離

- 高頻走線盡可能短，降低EMI干擾

- EMI器件、共模電感、電容配置優化濾波效果

五、反激式開關電源實戰應用案例

以常見的5V/2A手機充電器為例，整個反激電源的設計邏輯非常清晰：

1. 輸入220V交流電 → 整流成310V直流

2. 通過MOS管高頻開關控制變壓器儲能/放能

3. 副邊輸出5V直流電供手機充電

4. RCD電路保護MOS管安全

5. 光耦+TL431構成反饋環路

6. 輸出電容濾波提供穩定直流

7. 全電路實現輸入輸出電氣隔離

為什么反激電源值得學習？

反激式開關電源作為一種成熟穩定的電源架構，因其結構簡單、成本低廉、適用范圍廣泛，在消費電子、工業控制、電源適配器等領域大量應用。無論是電源初學者還是資深工程師，理解反激式電源的原理與電路結構，都是電源設計領域的必備技能。
