二極管橋式整流電路是一種高效、穩定的整流方式，廣泛應用于電子電源、充電器和電源模塊中。它將交流電轉換為直流電，并可靠地向各種電子電路提供直流電。本文對二極管橋式整流電路的核心元件和工作原理進行了深入分析。

一、電路核心元件

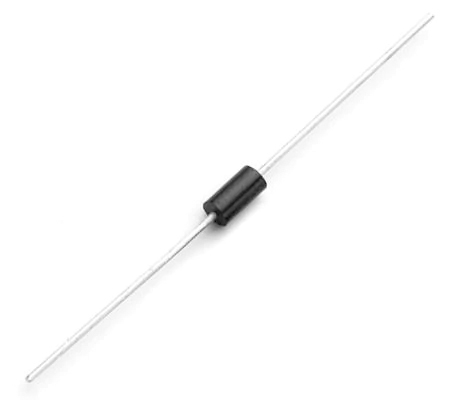

1. 二極管

橋式整流電路由四個二極管組成橋式結構。二極管的單向導電性是整流的關鍵。通常使用硅或鍺二極管來滿足各種電流和電壓要求。

2. 交流電源

提供交流電壓信號，作為電路的輸入端。該輸入信號在后續電路中轉換為直流信號。

3. 負載

直流輸出端，連接負載設備，經過整流電路得到穩定的直流電壓，驅動各種電子設備。

4. 濾波電容

用于平滑整流后的直流電壓，減少紋波和波動，進一步提高輸出電壓的穩定性。

二、工作原理分析

1. 交流輸入

二極管橋式整流電路使用交流電作為輸入，其電壓在正半周和負半周之間交替。輸入信號的變化構成了電路整流動作的基礎。

2. 正半周操作

在正半周期間，交流電源的正電壓高于負電壓，二極管D1和D3導通，D2和D4關閉。此時，電流從電源正極流出，經負載中的D1，再經D3流回電源負極，輸出端的直流電流和電壓極性保持不變。

3. 負半周操作

負半周開始時，電源負電壓變得高于正電壓，D2和D4導通，D1和D3關閉。電流從電源負極流過D2，離開負載并通過D4返回到電源的正極。雖然交流電極性發生變化，但輸出電壓的極性不變。

4. 整流直流輸出

二極管橋式整流電路通過兩個半周期將交流電的正、負波形轉換為單向直流波形。使用濾波電容可以使輸出電壓更加穩定，更加適合給負載供電。

三、技術優勢

1. 整流效率高

每個二極管僅工作在半波傳導方式，因而能量損失更少，整流效率更高。

2. 輸出電壓穩定

濾波電容的平滑作用有效降低直流電壓波動。

3. 結構簡單

橋式整流電路設計精確清晰，易于搭建和維護，適合實際應用。

四、技術的局限性

1. 二極管壓降損失

每個二極管導通時都有約0.7V的壓降，導致直流輸出電壓略低于交流輸入電壓。

2. 元件要求高

橋式整流電路需要四個二極管，增加了電路的成本和復雜性。

五、實際應用

1. 電源

將主電源的交流電轉換為智能設備的直流電，提供可靠的電力支持。

2. 充電器

保證電池充電時直流輸出電壓的穩定性和安全性。

3. 電子設備電源模塊

作為電源轉換的核心部件，為各類電子設備提供穩定的直流電源。

六、未來的發展方向

隨著電力電子技術的發展，橋式整流電路可以被更高效、智能化的整流方式所取代，例如采用場效應管、開關電源技術等。二極管橋式整流電路由于其簡單性和可靠性，在許多場景中仍然是必不可少選擇。

總結

二極管橋式整流電路在現代電子設備中非常流行，在電子技術中占有重要的地位。深入了解核心部件和工作原理可以為實際應用提供更高效、更穩定的電源解決方案。該技術的持續發展將進一步優化電子設備的性能并提高其能力。
