壹芯微作為國內專業生產大功率二極管的生產廠家,生產技術以及產品質穩定的把控已經是非常的成熟,進口的測試儀器,從原材料的采購到產品的出貨,全程都有工程師把控,更有保障的幫助到客戶的產品品質,協助客戶朋友解決好問題也一直是壹芯微的宗旨,客戶自身解決不了的問題,今天來分享一下大功率二極管的參數特性,請看下方

大功率二極管PN結面積大，能過較大電流，但結電容也大，只能工作在較低頻率下，一般僅用作整流用。一般的二極管結面積小，不能通過較大電流，但結電容小，可在高頻率下工作，一般用于高頻電路和小功率的整流。

大功率二極管的主要參數

1、額定正向平均電流（額定電流）指在規定＋40℃的環境溫度和標準散熱條件下，元件結溫達額定且穩定時，容許長時間連續流過工頻正弦半波電流的平均值。將此電流整化到等于或小于規定的電流等級，則為該二極管的額定電流。在選用大功率二極管時，應按元件允許通過的電流有效值來選取。對應額定電流IF的有效值為1.57IF。2、反向重復峰值電壓（額定電壓）ＵRRM在額定結溫條件下，元件反向伏安特性曲線（第Ⅲ象限）急劇拐彎處于所對應的反向峰值電壓稱為反向不重復峰值電壓URSM。反向不重復峰值電壓值的80％稱為反向重復峰值電壓URRM。再將URRM整化到等于或小于該值的電壓等級，即為元件的額定電壓。3、反向漏電流IRR對應于反向重復峰值電壓URRM下的平均漏電流稱為反向重復平均電流IRR。4、正向平均電壓UF在規定的＋40℃環境溫度和標準的散熱條件下，元件通以工頻正弦半波額定正向平均電流時，元件陽、陰極間電壓的平均值，有時亦稱為管壓降。元件發熱與損耗與UF有關，一般應選用管壓降小的元件以降低元件的導通損耗。5、大功率二極管的型號普通型大功率二極管型號用ZP表示，其中Z代表整流特性，P為普通型。普通型大功率二極管型號可表示如下ZP［電流等級］—［電壓等級/100］［通態平均電壓組別］如型號為ZP50—16的大功率二極管表示：普通型大功率二極管，額定電流為50A，額定電壓為1600V。

大功率二極管的特性

1．大功率二極管的伏安特性

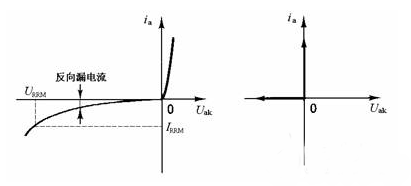

二極管陽極和陰極間的電壓Uak與陽極電流ia間的關系稱為伏安特性，如圖1所示。第Ⅰ象限為正向特性區，表現為正向?qū)顟B(tài)。第Ⅲ象限為反向特性區，表現為反向阻斷狀態。

2．大功率二極管的開通、關斷特性

大功率二極管具有延遲導通和延遲關斷的特征，關斷時會出現瞬時反向電流和瞬時反向過電壓。

（1）大功率二極管的開通過程

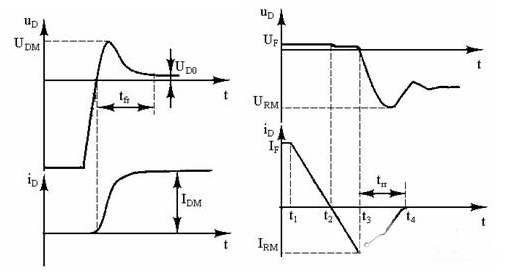

大功率二極管的開通需一定的過程，初期出現較高的瞬態壓降，過一段時間后才達到穩定，且導通壓降很小。圖2為大功率二極管開通過程中的管壓降uD和正向電流iD的變化曲線。由圖可見，在正向恢復時間tfr內，正在開通的大功率二極管上承受的峰值電壓UDM比穩態管壓降高的多，在有些二極管中的峰值電壓可達幾十伏。

（2）大功率二極管的關斷過程

圖3為大功率二極管關斷過程電壓、電流波形。

大功率二極管應用在低頻整流電路時可不考慮其動態過程，但在高頻逆變器、高頻整流器、緩沖電路等頻率較高的電力電子電路中就要考慮大功率二極管的開通、關斷等動態過程。
